大容量DC電子負荷装置　LSCシリーズ

LSCシリーズ

希望小売価格(税抜)  お問い合わせ下さい

発売中

軽量でコンパクトな大容量電子負荷装置

LSCシリーズは、4kW, 5kW, 6kWの3種類の電力範囲で150V/600V/1200Vモデルの直流電子負荷装置です。
マスタースレーブ並列接続に対応し、最大8台（最大48kW）までの大容量の放電試験が可能になります。
バッテリー、電気自動車の充電器/充電ステーション、電気自動車のバッテリーの仕様をテストおよび検証に使用ができます。

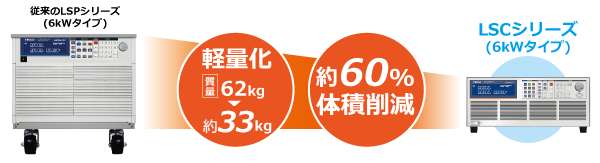

LSCシリーズは、非常にコンパクトな電子負荷です。(6kWモデルにて当社比40%体積)

軽量コンパクト設計

優れた放熱構造により、リニア方式で非常にコンパクトなDC電子負荷装置です。

軽量コンパクト設計


マスタースレーブ並列動作による大容量化

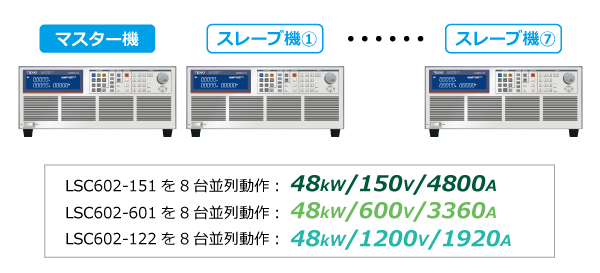

同一モデルを最大8台並列接続が可能です。
6kWモデルを8台接続した場合、最大48kWの大電力放電が可能になります。

マスタースレーブ並列動作による大容量化


電圧源電流源評価

LSCシリーズは、StaticモードでCC,CR,CV,CPモードで放電が可能で、DynamicモードはCC,CR,CPモードで放電が可能です。StaticとDynamicの両モードで、電圧、電流、電力の上限下限しきい値を設定し、電圧源電流源の出力状態の判定ができます。
また、サージテストを使用すると、モーター等の始動電流を再現できます。

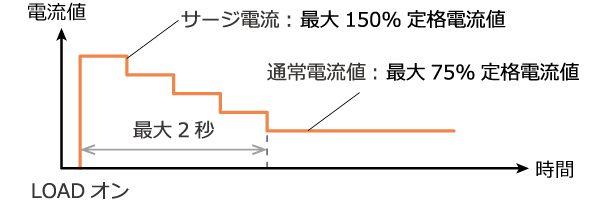

サージテストは、LOADオン時にCCモードでのサージ電流を流し、通常電流値まで階段状に電流値を減少させる動作をします。

電圧源電流源評価


保護回路評価:ターボモードが使用可能

電圧源電流源等のUUT出力の短絡保護や過電流/過電力保護の動作を評価するために、ShortテストやOCP/OPPテストが使用できます。また、BMS回路の短絡保護や過電流保護の動作を評価するために、BMS ShortテストやBMS OCPテストが使用できます。


バッテリー評価:CCまたはCPモードでの放電

BattテストとCV+C/P limitモードでバッテリー評価ができます。
Battテストは、4種類の放電停止条件(電圧,時間,AH,WH)が設定でき、停止条件何れかを満たすと放電を停止します。バッテリー放電のAHとWHが測定できます。
CV+C/P limitモードは、バッテリー電圧がCV設定値以上でCCまたはCP放電を行います。バッテリー電圧がCV設定値になると、バッテリー電圧をCV設定値に保ち、負荷電流は徐々に減少します

シリーズ仕様

・軽量・省スペースの コンパクト設計
・マスタースレーブ並列動作による大容量化（最大 48kW）
・大型 LCDディスプレイに 5つのデジタル V/A/Wメーターを同時に表示可能
・CC、 CR、 CV、 CP、 CV + CL、 CV + PL、 Dynamicおよび短絡動作モード
・「ターボモード」を搭載し、特定のテストでは 2秒間だけ定格電力、電流の 1.5倍の放電が可能
・BattテストとCV+C/P limitモードでバッテリー評価ができます。
　Battテストは、 CCまたはCPモードで4種類の放電停止条件 (電圧 ,時間 ,AH,WH)を設定し、
　AHと WHが 測定できます。
　CV+C/P limitモード は、 バッテリー電圧が CV設定値以上で CCまたは CP放電を行い、
　電圧が CV設定値になると、バッテリー電圧を CV設定値に保ち、負荷電流は徐々に減少します。
・インタフェース（ユーザーオプション）: USB / LAN / RS-232C / GP-IBから選択

定格

表下部のスクロールバーで横スクロールしてご覧いただけます。

型名 LSC402-151 LSC502-151 LSC602-151 LSC402-601 LSC502-601 LSC602-601 LSC402-122 LSC502-122 LSC602-122
入力定格 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1 通常モード ターボモード*1
電力 4kW 6kW 5kW 7.5kW 6kW 9kW 4kW 6kW 5kW 7.5kW 6kW 9kW 4kW 6kW 5kW 7.5kW 6kW 9kW
電流 400A 600A 500A 750A 600A 900A 280A 420A 350A 525A 420A 630A 160A 240A 200A 300A 240A 360A
電圧 150V 600V 1200V
最低動作電圧 0.7V@400A 0.7V@500A 0.7V@600A 10V@280A 10V@350A 10V@420A 15V@160A 15V@200A 15V@240A
Static CCモード
RANGE I II I II I II I II I II I II I II I II I II
範囲*2/分解能 0-40A/0.64mA 0-400A/6.4mA 0-50A/0.80mA 0-500A/8.0mA 0-60A/0.96mA 0-600A/9.6mA 0-28A/0.448mA 0-280A/4.48mA 0-35A/0.56mA 0-350A/5.6mA 0-42A/0.672mA 0-420A/6.72mA 0-16A/0.256mA 0-160A/2.56mA 0-20A/0.32mA 0-200A/3.2mA 0-24A/0.384mA 0-240A/3.84mA
Static CRモード
RANGE I II I II I II I II I II I II I II I II I II
範囲*2 /分解能 0.375-22.5kΩ/44.4uS 0.0018-0.375Ω/6.25uΩ 0.3-18kΩ/55.6uS 0.0015-0.3Ω/5uΩ 0.25-15kΩ/66.7uS 0.0012-0.25Ω/4.167uΩ 2.1435-128.61kΩ/7.775uS 0.0357-2.1435Ω/35.73uΩ 1.7148-102.888kΩ/9.719uS 0.0285-1.7148Ω/28.584uΩ 1.429-85.74kΩ/11.66uS 0.0238-1.429Ω/23.82uΩ 7.5-450kΩ/2.22uS 0.0937-7.5Ω/125uΩ 6-360kΩ/2.78uS 0.075-6Ω/100uΩ 5-300kΩ/3.33uS 0.0625-5Ω/83.34uΩ
Static CVモード
範囲分解能/確度 0 - 150V / 2.5mV / ± 0.05% of (Setting + Range) 0 - 600V / 10mV / ± 0.05% of (Setting + Range) 0 - 1200V / 20mV / ± 0.05% of (Setting + Range)
Static CPモード
RANGE I II I II I II I II I II I II I II I II I II
範囲*2/分解能 0-400W/6.4mW 400-4kW/64mW 0-500W/ 8mW 500-5kW/80mW 0-600W/9.6mW 600-6kW/96mW 0-400W/6.4mW 400-4kW/64mW 0-500W/8mW 500-5kW/80mW 0-600W/9.6mW 600-6kW/96mW 0-400W/6.4mW 400-4kW/64mW 0-500W/8mW 500-5kW/80mW 0-600W/9.6mW 600-6kW/96mW
CV+C/P limitモード
電圧: 範囲/分解能 150V / 2.5mV 600V / 10mV 1200V / 20mV
電流: 範囲分解能 400A / 6.4mA 500A / 8mA 600A / 9.6mA 280A / 4.48mA 350A / 5.6mA 420A / 6.72mA 160A / 2.56mA 200A / 3.2mA 240A / 3.84mA
電力: 範囲/分解能 4kW / 64mW 5kW / 80mW 6kW / 96mW 4kW / 64mW 5kW / 80mW 6kW / 96mW 4kW / 64mW 5kW / 80mW 6kW / 96mW
Dynamicモード
CC RANGE I II I II I II I II I II I II I II I II I II
スルーレート*3 範囲 25.6m-1.6A/us 256m-16A/us 32m-2A/us 320m-20A/us 38.4m-2.4A/us 384m-24A/us 17.92m-1.12A/us 179.2m-11.2A/us 24.4m-1.4A/us 244m-14A/us 26.88m-1.68A/us 268,8m-16.8A/us 10.24m-0.64A/us 102.4m-6.4A/us 12.8m–0.8A/us 128m-8A/us 15.36m-0.96A/us 153.6m-9.6A/us
分解能: mA/us 6.4 64 8 80 9.6 96 4.4 44.8 5.6 56 6.72 67.2 2.56 25.6 3.2 32 3.84 38.4
Thigh & Tlow 範囲: 0.010 - 9.999 / 10.00 - 99.99 / 100.0 - 999.9 / 1000 - 9999ms, 分解能: 0.001 / 0.01 / 0.1 / 1ms
計測
電圧計: 5桁表示 範囲: 0-15V/分解能: 0.25mV , 範囲: 15-150V/分解能: 2.5mV 範囲: 0-60V/分解能: 1.00mV , 範囲:60-600V/分解能: 10.0mV 範囲: 0-120V/分解能: 2.00mV , 範囲:120-1200V/分解能: 20.0mV
電流計: 5桁表示範囲/分解能 0-40A/0.64mA 40-400A/6.4mA 0-50A/0.8mA 50-500A/8mA 0-60A/0.96mA 60-600A/9.6mA 0-28A/0.448mA 28-280A/4.48mA 0-35A/0.56mA 35-350A/5.6mA 0-42A/0.672mA 42-420A/6.72mA 0-16A/0.256mA 16-160A/2.56mA 0-20A/0.32mA 20-200A/3.2mA 0-24A/0.384mA 24-240A/3.84mA
電力計: 5桁表示範囲/分解能 4kW/0.01W 5kW/0.01W 6kW/0.01W 4kW/0.01W 5kW/0.01W 6kW/0.01W 4kW/0.01W 5kW/0.01W 6kW/0.01W
その他
短絡抵抗/短絡電流 1.8mΩtyp./400A 1.5mΩtyp./500A 1.2mΩtyp./600A 35.73mΩtyp./280A 28.584mΩtyp./350A 23.82mΩtyp./420A 93.75mΩtyp./160A 75mΩtyp./200A 62.505mΩtyp./240A
ロードオン/オフ電圧 0.25 - 62.5V / 0 - 62.25V 0.4 - 100V / 0 - 99.6V 1 - 250V / 0 – 250V
共通仕様
外部電圧制御 外部電圧0-10Vにて、CCモード0A-定格電流値およびCPモード0W-定格電力値を設定
電流モニタ 0A-定格電流にて、0V-10Vを出力
通信インタフェース オプションアクセサリー搭載により、GP-IB、RS-232C、USB、LANを使用可能
保護 OPP: 105%, OCP: 104%, OVP: 105%, OTP: 90±5℃
AC定格 100Vac - 240Vac ±10%, 50/60Hz ± 3Hz, 550VA
寸法, 質量 H: 177mm×W: 440mm×D: 745mm,  約32.5kg
使用保存環境*4 使用温度範囲*8: 0 - 40℃, 保存温度: -20 - 70℃, 使用湿度範囲: 0 - 85%, 保存湿度: 90%以下, 使用高度: 標高2000m以下
*1:周囲温度が25℃での仕様
*2: Range選択(AUTOまたはRange II)は、CCモードでのみ。他のモードは、AUTO。
*3:スルーレイトの最小立ち上がり時間: 25us typical
*4:動作温度範囲は0〜40℃です。特に記載のない限り、すべての仕様は25±5℃に適用されます。
