パワーメータ　GPM-8320/8330

GPM-8320/8330

希望小売価格(税抜)  430,000円より

発売中

三相入力を備えたパワーメータ

GPM-8320/8330は、複数の結線方式(1P3W/3P3W/3P4W/3V3A)に対応したデジタル電力計です。単相2線から三相4線に対応し、定格入力電圧は最大1000V、入力電流は20Aのレンジを備えています。
最小電流入力レンジは0.5A（最大0.1mAの分解能）で、電力測定分解能は0.1mWです。電力測定では、有効電力、皮相電力、無効電力、力率など25の豊富な測定項目をサポートしています。また積算測定は、８つの測定項目でDUTの電力/電流の積算測定(Wh/Ah)が可能となっています。

関連製品

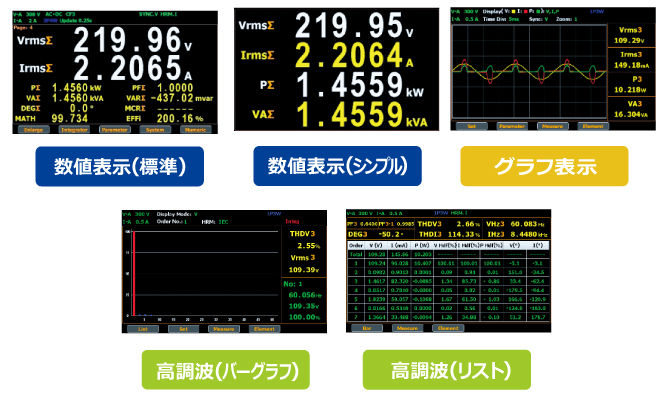

多彩なディスプレイモード

電力測定時の数値表示には、標準とシンプルのモードがあり、表示項目は25の測定値パラメータから任意に変えることが可能です。

•標準：10の測定値(メイン２項目、サブ８項目)
•シンプル：数値を拡大表示しメインとして４項目
•マルチ：各入力モジュールの測定値を同時表示します

多彩なディスプレイモード

高調波測定のモードでは、次数毎のバーグラフ表示と8つの高調波パラメータの表示ができるリスト表示の２つがあります。

グラフモードではオシロスコープの様なウェーブフォーム（電圧・電流・電力）を表示することができます。水平軸は、更新レートに応じて50μs/div ～ 10ms/div とすることができ、入力レンジに応じた表示と３段階の拡大表示が可能です。

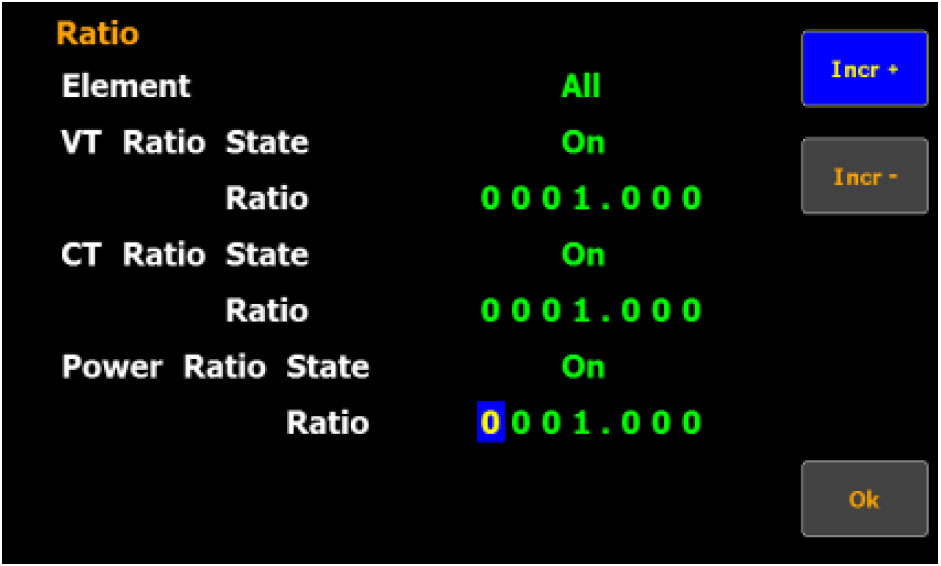

レシオ設定

レシオ設定

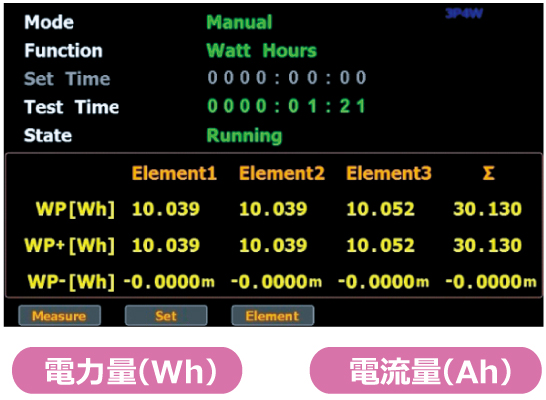

積算測定

積算測定

•標準モード：積算時間の設定可能
•マニュアルモード：Stopキーを押すまで継続
•連続モード：標準モード繰り返し

積算項目 電力/電流
測定パラメータ 測定パラメータトータル量, プラス方向量, マイナス方向量,平均量

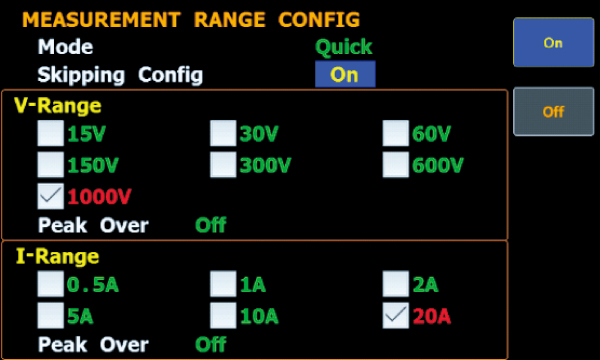

レンジ選択機能

レシオ設定

積算測定時に有効なオートレンジ機能を備えています。 希望するレンジのみを選択することで、レンジ切り替え回数が少なくなりますのでスピードアップを図ることが出来ます。

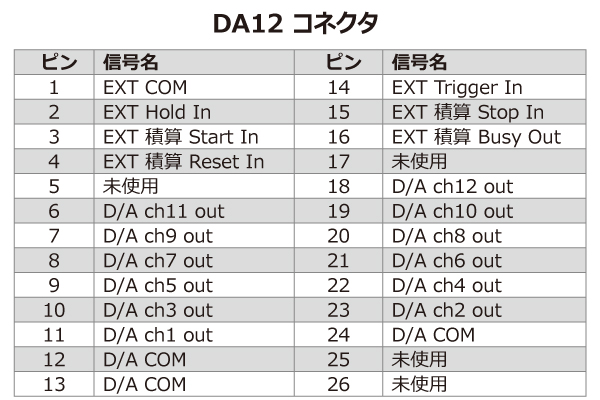

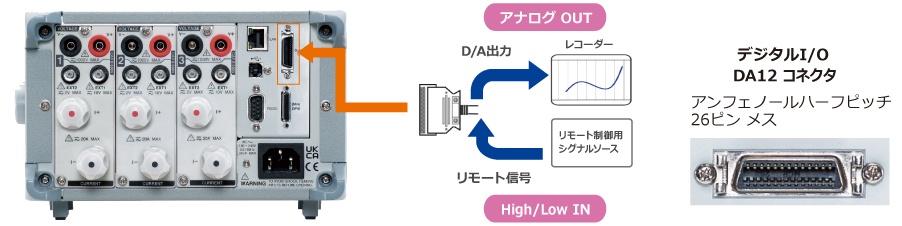

デジタルI/O（DA12）

レシオ設定

背面のデジタルI/Oコネクタを使用して、本器を制御しD/A出力を生成します。またHL信号により特定の機能の動作を行うことも可能です。
※本機能は、リモートインタフェースを使用したリモートのみで制御が可能です。


【D/Aモード】
電力測定と積算測定の測定値パラメータから４つをアナログ電圧値(-5V~+5V等)として出力とすることができます。


【外部制御モード】
制御信号で積分測定のスタート・ストップ・リセットと積算状態の監視ができ、機器前面の［Holdキー］と同様の測定値のホールドも行うことができます。ホールドの状態でトリガ端子に入力がされると測定値が１回更新されます。


レシオ設定

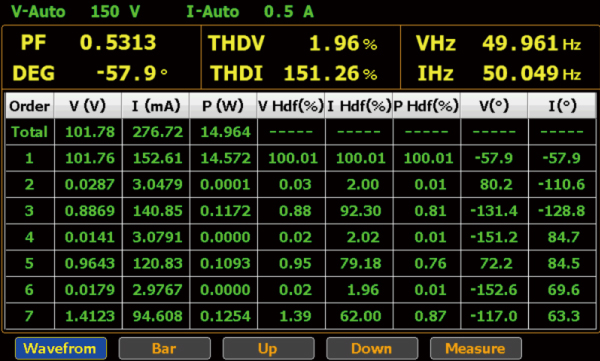

高調波測定

高調波測定

最大50次までの高調波測定では、視覚的にわかりやすいバーグラフ表示と８項目のパラメータを表示するリスト表示の２つがあります。ログファイルへの保存も可能で家電・電気機器の電源部評価に役立ちます。


リモートインタフェース

リモートインタフェース


リモート通信用として各インタフェースを標準装備しています。リモートコマンドを使用した制御や測定結果を取得するプログラムの作成に柔軟に対応します。

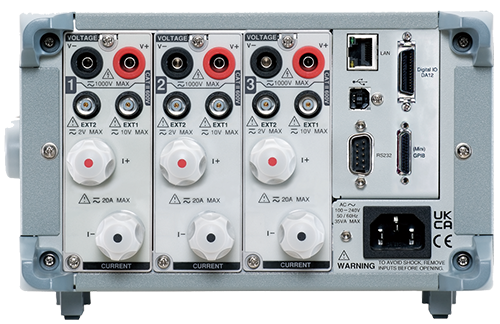

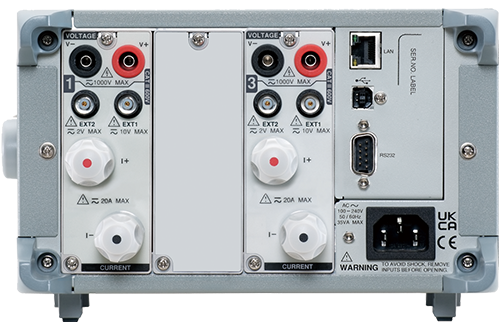

シリーズ仕様

●5インチTFTカラー液晶
●DC, 0.1Hz ～ 100kHz 電圧/電流 測定帯域
●測定可能定格レンジ 1000V / 20A
●4つの接続モード選択（1P3W, 3P3W, 3P4W, 3V3A)　※GPM-8320は2つのモード
●入力波形の表示が可能なグラフモード搭載（電圧・電流・電力）
●最大50次までの高調波測定（バーグラフ/リスト）
●２系統の外部電流センサー用端子
●USBホストでの画面キャプチャ

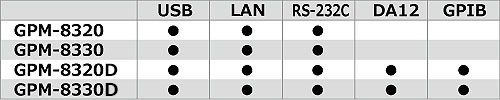

●標準インタフェース：RS-232C, USBデバイス/ホスト, LAN
●Dモデル　インタフェース：デジタルI/O (DA12) + GPIB

定格

入力定格
連続最大許容入力電圧 ピーク値 1.5 kV または、実行値 1 kV の低い方
連続最大許容入力電流 電流レンジ： 0.5A ～ 20 A 　ピーク値100 A または、実効値30 Aの低い方
入力インピーダンス 電圧：約2MΩ
電流：約5mΩ
フィルタ カットオフ周波数　500 Hz(ON時)
AD変換器 電圧・電流同時測定 16ビット、約300kHz
表示機能
表示数(標準モード) 2+8項目
表示数(シンプルモード) 4項目
桁数 5桁
測定項目 電圧,電流,有効電力,皮相電力,無効電力,力率,位相,周波数,ピーク電圧,ピーク電流,ピーク電力,
高調波歪,クレストファクタ,最大電流比,電力量,電流量
表示項目 Vac,Vdc,Vrms,,Vmn,Iac,Idc,Irms,P,VA,VAR,PF,DEG,IHz,VHz,V+pk,V-pk,
I+pk,I-pk,P+pk,P-pk,THDI,THDV,CFV,CFI,MATH,MCR,WP,WP+,WP-,P(avg)q,q+,q-,q(avg)
電圧・電流測定
クレストファクタ 3、6 (6A)
電圧測定レンジ 15V, 30V, 60V, 150V, 300V, 600V, 1000V
電流測定レンジ 0.5A, 1A, 2A, 5A, 10A, 20A
確度
※ f(kHz):入力信号周波数		 DC ± (読み値の0.1% + レンジの0.2%)
0.1Hz ≤f ＜45Hz ± (読み値の0.1% + レンジの0.2%)
45Hz ≤f ≤66 Hz ± (読み値の0.1% + レンジの0.05%)
66Hz ＜ f ≤1kHz ± (読み値の0.1% + レンジの0.2%)
1kHz ＜ f ≤ 10kHz ± (読み値の(0.07 × f) % + レンジの0.3%)
10kHz ＜ f ≤ 100kHz ± (読み値の0.5% + レンジの0.5 %)± [読み値の{0.04x(f-10)}%]
温度係数 5-18℃ / 28-40℃にて ±(読み値の0.03%)/℃を加算
電力測定
確度
※ f (kHz):入力信号周波数		 DC  ± (読み値の0.1% + レンジの0.2%)
0.1Hz ≤ f ＜ 45Hz ± (読み値の0.3% + レンジの0.2%)
45Hz ≤  f ≤ 66Hz ± (読み値の0.1% + レンジの0.05%)
66Hz ＜ f ≤ 1kHz ± (読み値の0.2% + レンジの0.2%)
1kHz ＜ f ≤ 10kHz ± (読み値の0.1% + レンジの0.3%)± [読み値の{0.067x(f-1)}%]
10kHz ＜ f ≤ 100kHz ±(読み値の0.5% + レンジの0.5%)
温度係数 電圧・電流確度の温度係数と同様
周波数測定
測定項目 電圧、電流
測定レンジ 自動切替：100mHz, 1Hz, 10Hz, 100Hz, 1kHz, 10kHz, 100kHz
周波数フィルター オフ、オン(カットオフ周波数500Hz)が選択可能
確度 条件 CF3の時：入力信号レベルがレンジの30%以上
CF6/6Aの時：入力信号レベルがレンジの60%以上
電圧/電流の周波数が200Hz以下の時は周波数フィルターON
± (読み値の0.06%)
積算仕様
積算 確度 ±(電力の確度(または電流の確度)+読み値の0.1%)、固定レンジにて
時間 設定範囲 0 時0分～ 9999 時間 59 分
確度 ±0.02%
高調波測定
測定方式 ゼロクロス同時計算方式
周波数範囲 10Hz ～ 1.2kHz
FFTデータ長 4096(周波数は50Hz/60Hz、更新レートは0.55s以上である必要があります。)
通信インタフェース
USB(CDC)、RS-232C、LAN,V1モデルは　GPIB、DA12(DA出力, リモート制御）を追加
一般仕様
電源 100 ～ 240VAC ±10%、50/60Hz
付属品 マニュアル(CD)、セーフティーガイド, 電源コード, ターミナルカバー、V1のみDA12ケーブル(GTL-214×1)、GPM-8320:テストリード( GTL-209×2, GTL-212A×2　)、GPM-8330:テストリード( GTL-209×3, GTL-212A×3　)
寸法（突起物を含む） 220mm (W)X132mm (H) X 402.5mm (D) (バンパー・突起含む)
質量 約 3.85 kg

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
GCP-300 108,000円 GCP-300は、DC〜300kHzのACおよびDC電流を測定する電流プローブです。
GTL-246 3,300円 USB2.0ケーブル （A - B）
GTL-258 17,200円 専用ミニGP-IB対応ケーブル　2m
