BMS評価用絶縁多チャンネル高分解能直流電源 PMSシリーズ
PMSシリーズ
希望小売価格(税抜) お問い合わせ下さい
発売中
BMSの評価などバッテリーの各セル電圧を高精度にシミュレーション
BMS評価用絶縁多チャンネル高分解能直流電源「PMSシリーズ」は、モビリティを中心として高電圧化・大容量化が進む二次電
池を安全かつ効率良く利用するためのキーデバイスである、バッテリーマネジメントシステム（BMS：Battery Management
System）の設計評価・量産検査に利用可能な多出力直流定電圧電源です。BMSの評価に求められる「高精度な電圧出力」、
「低ノイズかつ高い安定性」、「高い接地耐圧と拡張性」といったニーズに対応し、最大1000Vまでの電池パックの各セルを模擬
することが可能です。
関連製品
PBW-Hシリーズ 回生双方向直流電源
PBW-Lシリーズ 回生双方向直流電源（大電流モデル）

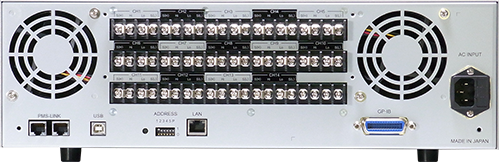

全CH絶縁・直列接続最大1000V（耐接地）

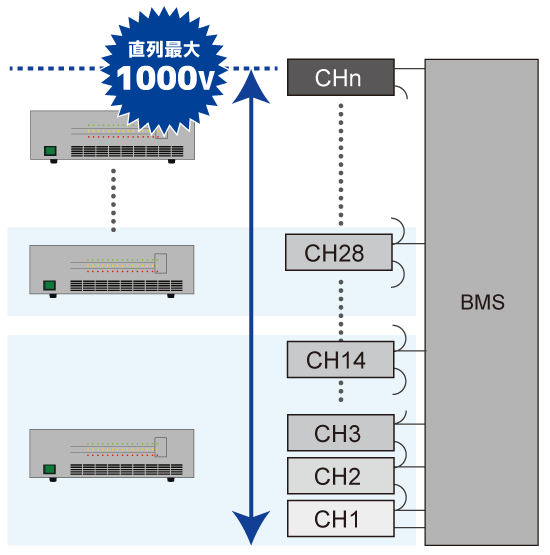

PMSシリーズは全チャンネルが絶縁され、1000Vまでの範囲で直列接続が可能。全ての電圧源は独立した制御が可能なため、バッテリーパックの充電率や充放電状態の模擬、個別の異常をシミュレーションすることができます。
シーケンス機能搭載

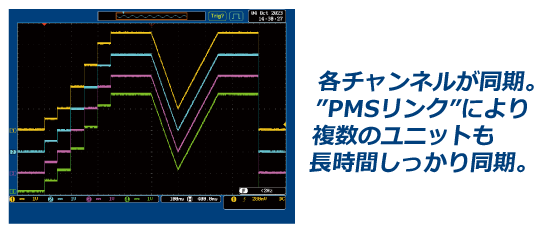

各チャンネルに最大 100ステップのシーケンスをメモリすることが可能です。任意の時間に合わせて、電圧値を可変、ランプ機能、スルーレート機能をサポート。PMSリンクを使用した場合に、長時間シーケンスの各CHや、各ユニットをマスターユニットのクロックを使用する同期機能を搭載。
シンク動作オプション

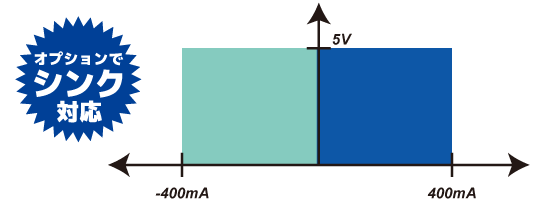

シンクオプションを搭載することで、電流の吸い込み（2象限動作）にも対応します。これによりセルバランシング対応のBMS評価にも利用いただけます。
指定のチャンネル構成でラックマウントシステムを用意
PMSユニット(14ch)を複数台直列接続し、総電圧最大DC1000Vの範囲内で使用可能なラックシステムを提案可能です。PMSユニット以外にも、S-PMS10（専用ソフトウェア）をインストールしたPC、ブレーカ、その他の直流電源や計測器等を搭載したラックシステムをご提案することが可能です。

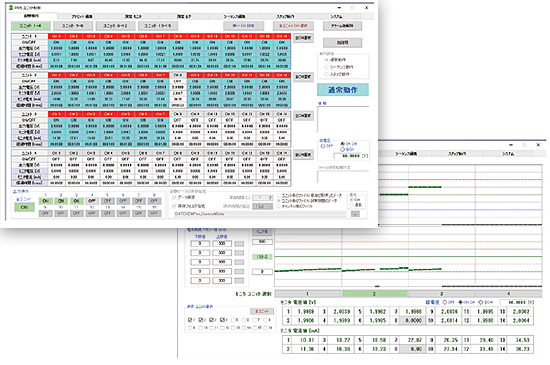

PMS専用アプリケーションソフトウェア「S-PMS10」（別売）
S-PMS10は、14ch x16ユニット/全224ch(12chモデルでは、全192ch)を制御可能。1秒毎に測定した値のモニタ表示やグラフ表示ができます。測定データは、CSVファイルに保存されます。(本ソフトウェアは、型番M-で始まる旧モデルのBMS評価用多出力直流電源はサポートしていませんが、コマンド共通のため、互換性はあります。旧モデル用のアプリケーションソフトウェアを使用し、PMSユニットの制御は可能です。）

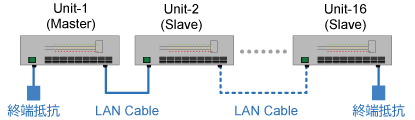

PMS-LINK機能
ユニットアドレス１をマスター(Master)として、ユニットアドレス2～16のスレーブ(Slave)ユニットを制御可能です。PMS-LINKは、制御できる機能に制限はありますが、各ユニット間の時間のバラツキを少なくします。(10msec以内)
シリーズ仕様
●全CH絶縁・直列接続最大1000V（耐接地）
●高分解能・多出力定電圧直流安定化電源
●最大16ユニットまで制御可能なソフトウェア
●電池セルをシミュレート可能な多出力絶縁・高耐圧・独立コントロールが可能
●PMS LINK機能
●各種保護機能搭載(OHP/OVP/OCP/CL)
●USB/LAN*/GP-IB(オプション)インタフェースに対応
※LANインタフェースは、IPV4 TCP/IP(X-Port使用、本体内速度19200bps相当)
定格

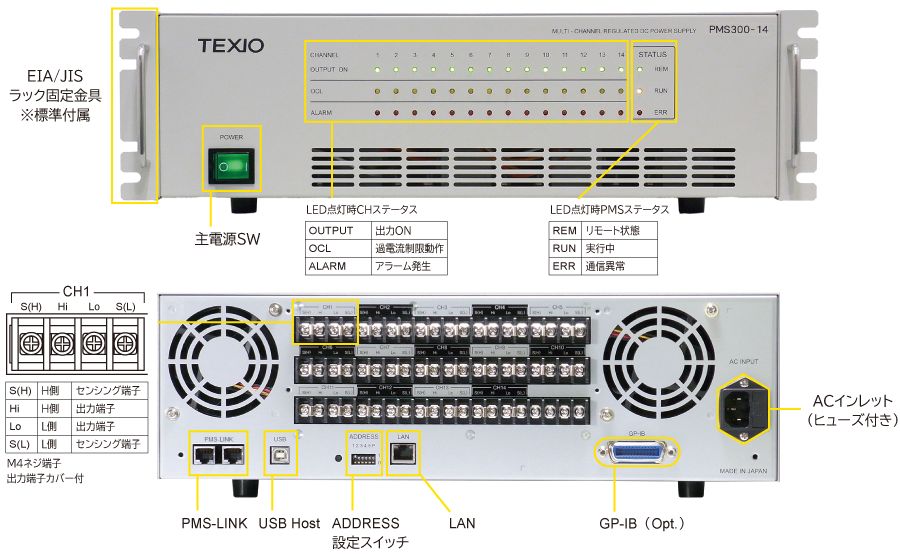

| 項目 | PMS300-14 | ||
|---|---|---|---|
| 電源部 | 出力チャンネル数 | 1ユニットにつき14チャンネル。各チャンネル間絶縁 | |
| 複数チャンネルの接続 | 複数チャンネルの直列接続が可能。※並列接続はできません | ||
| 各チャンネル出力電圧 | DC 0~5V | ||
| 各チャンネル最大出力電流 | DC 300mA | ||
| 動作モード | 定電圧動作(CV動作) のみ | ||
| 出力端子 | ネジ端子台(M4) | ||
| リモートセンシング端子 | ネジ端子台(M4) :リモートセンシング機能を未使用時は、ショートピースを用いて出力端子と接続してください。 | ||
| 定電圧特性 | 出力電圧安定度 | 電源変動 | ±(0.01% of setting + 2mV) / (電源電圧の±10%変動時。出力端にて) |
| 負荷変動 | ±(0.01% of setting + 3mV) / (負荷電流が定格の0%→100%変化時) | ||
| リップルノイズ | ≦1mVrms (定格出力時) | ||
| 通信部 | インタフェース | USB/LAN/GP-IB | |
| 電圧読み取り周期 | 20ms | ||
| 電流読み取り周期 | 20ms | ||
| 電圧設定分解能 | 0.1mV | ||
| 電圧設定精度 | ±1mV | ||
| 電圧読み取り分解能 | 0.1mV | ||
| 電圧読み取り精度 | ±1mV | ||
| 電流読み取り分解能 | 0.01mA | ||
| 電流読み取り精度 | ±(0.2% of FS + 0.2% of reading) | ||
| 保護機能 | 過熱保護(OHP)、過電圧保護(OVP)、過電流保護(OCP)、過電流制限動作(OCL) | ||
| パネル部 表示部 操作部 |
電源スイッチ | シーソースイッチ (電源ON時、緑色点灯) | |
| 動作状態表示 | チャンネルLED | OUTPUT ON：緑 OCL（過電流リミット）：黄 ALARM（アラーム状態）：赤 | |
| ステータスLED | REMOTE（通信コマンド受信）：緑 RUN（出力ON/シーケンス実行時）：黄 ERROR（コマンドエラー時）：赤 | ||
| 手動による本機の操作 | 不可 (PC等からのインタフェースを介して制御のみ) | ||
| 使用周囲温度範囲 | 0℃~40℃ | ||
| 使用周囲湿度範囲 | 10%RH~85%RH (ただし、結露しないこと) | ||
| 一般 | 入力電源電圧 | AC 100V±10%、50Hz/60HZ、単相 | |
| 消費電力 | 約 200VA | ||
| 入力電源端子 | IEC-60320-C14タイプ | ||
| 入力ヒューズ定格 | 制御回路用 4A | ||
| 冷却方式 | ファンによる強制空冷 | ||
| 耐接地電圧 | DC 1000V | ||
| 絶縁抵抗 | シャーシ~入力電源端子間/シャーシ~出力端子間/ 入力電源端子~出力端子間 |
DC1000Vにて20MΩ以上 | |
| 外形寸法 | 430mm (W) × 128mm (H) × 550mm (D) ※ゴム足、突起物を除く | ||
| 質量 | 約30kg | ||
