製品詳細

STW-9701 AC耐電圧試験器

AC耐電圧試験に機能を絞ったローコストモデル

STW-9701は、5kV/100mAのAC耐電圧試験器です。視認性の良い液晶画面で試験条件の設定や確認ができ、それらの試験条件を100個まで保存および呼び出すことが可能です。リモート端子を備えておりSTART/STOPを外部から制御が可能、PASS/FAIL判定も液晶画面、インジケータ、ブザーで結果をお知らせするなど、効率の良い検査作業をサポートします。

ブランド TEXIO
型番 STW-9701
税抜価格 115,000円 80,500円
ステータス 発売中

シリーズ仕様

●ACW(AC耐電圧): 2.5/5kVAC
●100個の試験条件を保存可能
●ゼロクロススタート
●各種保護機能(過温度/過電圧/過電流)
●ステータス&警告表示用 高輝度LEDインジケータ装備
●インターロック機能
●リモート端子 (試験 実行/停止)
●RS-232C/USB標準装備
●外部I/O 端子 (PASS/FAIL/試験モニタ/ 実行/停止制御/インターロック)
●安全規格IEC, EN, UL, CSA, JISなどの試験を安全、正確に行うことが可能

定格
AC耐電圧試験部
出力電圧設定範囲 0.1kV~ 2.5kV 2.5kV fs, 0.1kV~ 5.0kV 5kV fs
最大定格出力 500 VA (5kV/100mA)
トランス定格 500VA
短絡電流 ≧ 200mA
出力電圧波形 正弦波 (Sine wave)
出力電圧変動率 15%[最大定格負荷 → 無負荷、定常入力時]
出力切換 ゼロクロス スタート
電圧計
フルスケール 2.5kV / 5kV fs
測定電圧確度 ± (1% of reading + 10V) 2.5kV fs
± (1% of reading + 20V) 5kV fs
電流計
測定電流確度 ± (1.5% of rdg + 30 counts) HI SET < 1.11mA
± (1.5% of rdg + 3 counts) HI SET ≥ 1.11mA
測定電流範囲 0.001mA~100.0mA
測定電流分解能 1uA
0.001mA(0.001mA~1.100mA)
0.01mA(01.11mA~11.00mA)
0.1mA(011.1~100.0mA)
判定
判定方式 ウィンドウ コンパレータ方式
カットオフ電流設定値(高) 0.001 mA to 110.0mA AC
カットオフ電流設定値(低) 0.000mA to 109.9mA AC
判定確度 ±(3% + 40µA) of upper cutoff current
電流値判定方式 設定されたカットオフ電流と絶対値比較
校正 純抵抗において正弦波入力によるRMS測定
高レベル判定電流範囲 0.011mA ~ 1.100mA AC
01.11mA ~11.00mA AC
011.1mA ~110.0mA AC
低レベル判定電流範囲 0.010mA ~1.099mA AC
00.10mA ~10.99mA AC
001.0mA ~109.9mA AC
試験時間
試験時間 OFF*, 0.5s ~ 999.9s
インタフェース
リモート端子 あり(フロントパネル)
外部I/O あり(リアパネル)
RS-232C あり(リアパネル)
USB (デバイスポート) あり(リアパネル)
インターロック あり(リアパネル)
一般
ディスプレイ 240 x 64 ドットマトリクス LED バックライト 液晶
メモリ 100 メモリ
入力電源 AC100V ±10% 50Hz/60Hz
消費電力 約15VA 以下 (無負荷時:READY),最大 600VA (定格負荷時)
アクセサリ ACコード x1, 取扱説明書x1 (CD) ,GHT-114 x1
外形寸法 & 質量 322.0(W) x 147.7(H) x 385.0(D) mm 約 16kg
環境
仕様保証範囲 温度 15˚C ~ 35˚C, 湿度 ≦70% (結露 無し)
動作範囲 温度 0˚C ~ 40˚C, 湿度 ≦70% (結露 無し)
保存範囲 温度 -10˚C ~ 70˚C, 湿度 ≦85% (結露 無し)
設置場所 屋内、高度2000m以下
ラインナップ
型名 税抜価格(円) キャンペーン特価(円) 出力 質量
STW-9701 \115,000 \80,500 AC 5kV/100mA 約16kg
シリーズ特徴

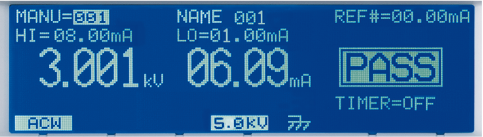

100個の試験条件を保存可能

ACW試験条件を100個まで保存ができます。

【試験設定内容】

  • 電圧レンジ(2.5kV/5kV)
  • 上限(0.001mA~110.0mA)/下限基準値(0.000mA~109.9mA)
  • オフセット(ACW 0.000mA~上限基準値(電流)-1カウント)
  • 試験時間(0.5s~999.9s / OFF)
  • 試験名(10文字設定)
  • 検出モード(OFF / ON AND CONTINUE / ON AND STOP)
  • PASS判定結果保持(OFF / ON)
  • MAX HOLD(OFF / ON)
  • GROUND MODE(ON / OFF)

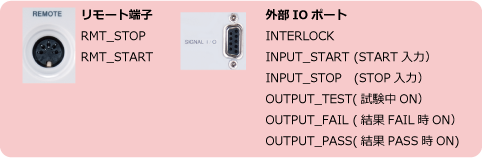

外部接点制御

フロントパネルにリモート端子を、リアパネルに外部IOポートを備えています。 リモート端子からはSTART/STOPのみの接点制御が可能です。 外部IOポートは、インターロック機能、START/STOP、試験結果のモニタが可能です。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ STW-9900/9800/9701シリーズ カタログ
  カタログ STW-9701カタログ (英文)
  マニュアル STW-9701 取扱説明書
  マニュアル STW-9701 取扱説明書(英文)
  ソフトウェア STWシリーズ サンプルアプリケーション
 関連リンク 最新USBドライバの入手(外部ページ:Silicon Labs社)
対応アクセサリ
型名 税抜価格(円) 内容
GHT-114 4,500

高電圧テストリード

GTL-232 2,500

RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル

GTL-247 2,500

USB2.0ケーブル (A - A)
