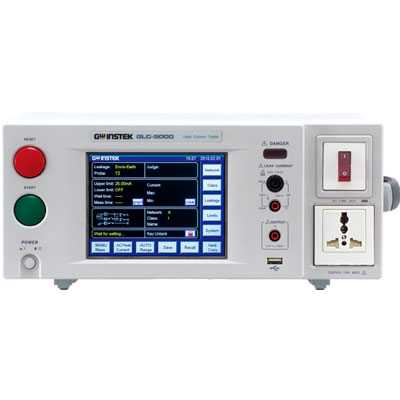

GLC-9000 リーケージカレントテスタ

GLC-9000は、漏れ電流を測定し、電気・電子デバイスの安全性を確実にします。

IEC 60601-1,IEC 60990・・・ JIS,IEC,ULなど製品の安全試験に欠かせない漏れ電流測定

ブランド GW Instek
型番 GLC-9000
税抜価格 208,000円
ステータス 発売中

シリーズ仕様

●9種類の各種規格に適合した測定ネットワーク
●8種類の測定モード:接地漏れ電流、エンクロージャ漏れ電流、患者漏れ電流、その他
●IEC 60990など、試験手順の設定を、50種類プリセット
●ユーザー定義設定のための30セットのメモリを装備
●5.6インチのTFT 液晶タッチパネルで操作が簡単
●豊富なインターフェースで自動測定に対応できます
●RS-232、GP-IB、USBホスト/デバイス、EXT I/Oポートを標準装備

定格
レンジ 範囲 分解能 確度
DC 25.00mA 5.00mA~25.00mA 10uA ±(0.2%rdg+3dgt)
5.000mA 0.500mA~5.000mA 1uA ±(0.2%rdg+3dgt)
500.0uA 50.0uA~500.0uA 0.1uA ±1.0%fs
50.00uA 4.00uA~50.00uA 0.01uA ±1.0%fs
AC/ AC+DC 周波数 10Hz ≦ f ≦ 100kHz 100kHz < f ≦ 1MHz
25.00mA 5.00mA~25.00mA 10uA ±(2.0%rdg+6dgt) ±(2.0%rdg+10dgt)
5.000mA 0.500mA~5.000mA 1uA ±(2.0%rdg+6dgt) ±(2.0%rdg+10dgt)
500.0uA 50.0uA~500.0uA 0.1uA ±(2.0%rdg+6dgt) ±(2.0%rdg+10dgt)
50.00uA 4.00uA~50.00uA 0.01uA ±2.0%fs ±2.0%fs
ACピーク 周波数 20Hz≦f≦1kHz 1kHz<f≦10kHz
75.0mA 10.0mA~75.0mA 100uA ±(2.0%rdg+2dgt) ±(5.0%rdg+10dgt)
10.00mA 1.000mA~10.00mA 10uA ±(2.0%rdg+2dgt) ±(5.0%rdg+10dgt)
1.000mA 500uA~1.000mA 1uA ±2.5%fs ±5.0%fs
500.0uA 40.00uA~500.0uA 0.1uA ±4.0%fs ±5.0%fs
EUT 電圧 / 電流 300V 5V~300V 0.1V ±(2%rdg+10dgt)
10A 0.5A~10A 0.1A ±(2%rdg+5dgt)
電圧 AC 10.0~300.0V 0.1V ±(3%rdg+2V)
DC 10.0~300.0V 0.1V ±(3%rdg+2V)
AC+DC 10.0~300.0V 0.1V ±(3%rdg+2V)
AC Peak 15.0~430.0V 0.1V ±(3%rdg+2V)
絶縁抵抗 シャーシ、端子間:20MΩ または (DC 500V)以上
シャーシ、ACライン間:30MΩまたは (DC 500V)以上
インターフェース RS-232C , GP-IB , USBデバイス , USBホスト , 外部I/O
電源 AC100V/120V/220V/230V ±10% ,50Hz/60Hz
消費電力 約30VA
寸法 330 x 150 x 350 (W x H x D mm)
質量 約5kg
ラインナップ
型名 税抜価格(円) 機能 インタフェース 質量
GLC-9000 208,000 もれ電流測定 USBホスト,USBデバイス,RS-232C,GP-IB,ディジタルI/O 約5.0kg
シリーズ特徴

測定ネットワーク(MD)

8種類の測定モード

8種類の測定モード
① 接地漏れ電流
② エンクロージャ漏れ電流
③ エンクロージャからエンクロージャへの漏洩電流
④ エンクロージャから電源ラインへの漏れ電流
⑤ 患者測定電流
⑥ 患者漏れ電流Ⅰ
⑦ 患者漏れ電流Ⅱ
⑧ 患者漏れ電流Ⅲ
ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ GLC-9000 カタログ
  マニュアル GCL-9000簡易取扱説明書
  マニュアル GLC-9000取扱説明書(英文)
  ドライバ GLC-9000用USBドライバ
  ドライバ USBドライバ インストールエラー 対応(win 64bit)
対応アクセサリ
型名 税抜価格(円) 内容
GTL-207 3,500 DMM用テストリード 1組 (黒・赤 各1本)
GTL-232 2,500

RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル

GTL-246 2,500

USB2.0ケーブル (A-B)

GTL-248 14,800

GP-IBケーブル
