製品詳細

LCR-6000シリーズ LCRメータ

LCR-6000シリーズ

希望小売価格(税抜)  174,000円から

発売中

電子部品の各種パラメータ測定をお手軽価格で提供

LCR-6000シリーズ は、3.5インチLCDを搭載し、DCRを含む16種類のパラメータから最大4項目の同時表示できるLCRメータです。本シリーズは測定周波数が300kHzから2kHzまでの5機種展開となります。


表示モード

並列/直列の等価回路を指定した測定モードに対応した測定結果2項目を大きく表示し、モニタ値を2個と測定条件を表示する通常モード と測定条件の代わりに判定結果を表示する拡大モード を切替えて表示します。

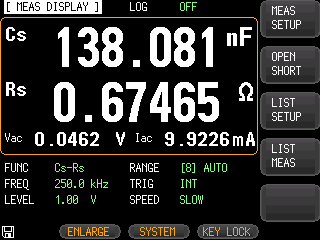

通常モード

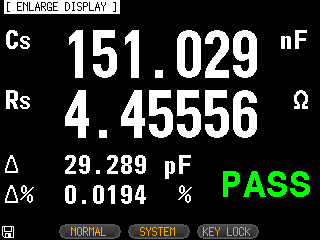

拡大モード

測定モード

16種類の測定モードから選択し測定結果を表示します。
Cs-Rs:直列等価回路の容量/抵抗
Cs-D:直列等価回路の容量/損失係数
Ls-Rs:直列等価回路の誘導/抵抗
Ls-Q:直列等価回路の誘導/Q値
Rs-Q:直列等価回路の抵抗/Q値
R-X:直列等価回路の抵抗/リアクタンス
Cp-Rp:並列等価回路の容量/抵抗
Cp-D:並列等価回路の容量/損失係数
Lp-Rp:並列等価回路の誘導/抵抗
Lp-Q:並列等価回路の誘導/Q値
Rp-Q:並列等価回路の抵抗/Q値
DCR:直流抵抗
Z-θr:インピーダンス/位相角(rad)
|Z|-θd:インピーダンス/位相角(度)
|Z|-D:インピーダンス//損失係数
|Z|-Q:インピーダンス/Q値

BIN測定機能

BIN機能は9個までの範囲を設定し、各範囲の回数と範囲外の判定を表示する機能です。範囲はオーバーラップした設定も可能です。

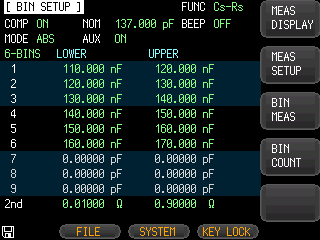

bin設定表示

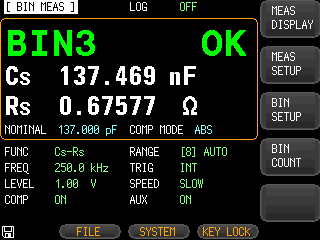

bin測定表示

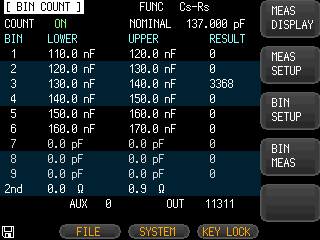

bin判定表示

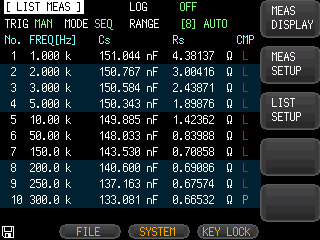

リスト掃引機能

周波数や電圧・電流レベルを変更しながら10ポイントまでの測定を連続で行う機能です。

専用テストフィクスチャ

付属のケルビンクリップに加え、リード部品やSMD部品を直接測定するためのフィクスチャ及び±45VのDCバイアス電圧、±2.5AのDCバイアス電流を印加できるDCバイアスボックス(LCR-16,LCR-17)を用意しました。
(LCR-6000本体では±2.5VまでのDCバイアス電圧を印加できます。)

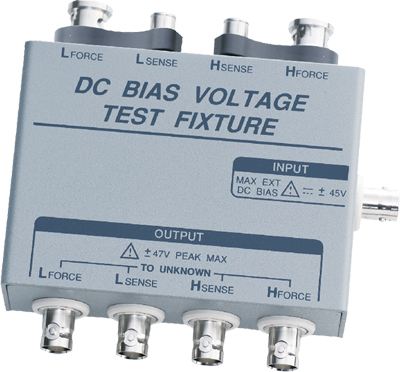

    LCR-06B(付属品)           LCR-16

その他の機能

 ・AutoLCZ測定
   測定したインピーダンスにより測定モードを自動判定し測定結果を表示します。
 ・ALC機能
   被測定対象への印加電圧または印加電流を一定とした測定を行う機能です。
 ・トリガ機能
   トリガ入力で測定を開始することができます。
 ・外部制御
   ハンドラーインタフェース、RS-232C、USB(仮想COM)による外部制御が可能
 ・ログ機能、ハードコピー
   USBメモリや内部メモリに測定値、測定結果、表示画面を記憶できます。
 ・PCアプリケーション
   USB/RS-232C経由でLCR-6000を制御し結果を取得するアプリケーションと
   LabVIEWドライバを提供。

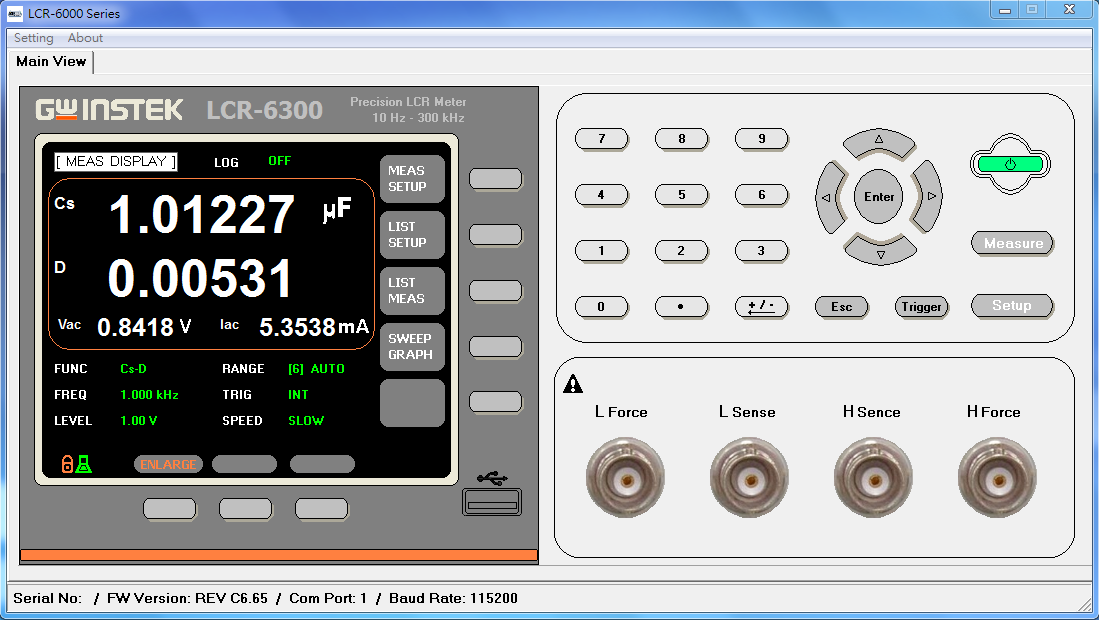

PCアプリケーション画面

シリーズ仕様

●3.5インチカラー液晶ディスプレイ
●高精度の基本確度: 0.05%
●高速測定:最高 25ms(Fastモード:40回/秒)
●測定パラメータとモニタの4項目を同時に表示:
 測定パラメータ:L、C、R、X、|Z|、G、B、|Y|、D、Q、θd、θr、DCR、Δ%
 モニタパラメータ:|Z|、D、Q、Vac、Iac、Δ、Δ%、θr、θd、R、X、G、B、|Y|
●DC抵抗測定
●PASS/FAIL判定機能
●Auto Level Control (ALC) 機能:信号レベルを一定(CV、CC)でDUTへ印加
●BIN測定:9BINと1AUXの全10BIN分類
●リスト掃引測定:10ステップ(周波数、電圧または電流)測定を実行。
●内部DCバイアス電圧 (DC BIAS ±2.5V)
●標準インターフェース:RS-232C、Handler、USBホスト(メモリ用)、USBデバイス*(通信用)
●LabVIEWドライバ

*:USBデバイスの通信はシリアル番号:GET880000以後、ファームウエア:VerD8.08以後で対応します。

定格

モデル名

LCR-6002

LCR-6020

LCR-6100

LCR-6200

LCR-6300

最高測定周波数

2kHz

20kHz

100kHz

200kHz

300kHz


測定周波数


周波数範囲

設定分解能

確度

10.00Hz~99.99Hz

0.01Hz

±0.01%

100.0Hz~999.9Hz

0.1Hz

1.000kHz~9.999kHz

1Hz

10.00kHz~99.99kHz

10Hz

100.0kHz~300.0kHz

100Hz

測定モード
測定項目 Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, Rp-Q, R-X, DCR, Z-θr, |Z|-θd, |Z|-D, |Z|-Q
モニタ項目 Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, |Y|
測定速度 40回/秒(Fast)、10回/秒(Mid)、3回/秒(Slow)
機能
DCバイアス 内部±2.50V
外部Boxにより電圧±45Vdc、電流2.5Adcの印加可能
出力インピーダンス 30Ω/50Ω/100Ω切替
リスト掃引 周波数または電圧/電流を変更して10回まで更新
BIN測定 9回のBIN測定
ALC機能 印加電圧・電流を一定に調整する機能
AutoLCZ 並列/直列を自動判別して測定を行います
保存機能 測定値及び画面コピーを内部メモリまたはUSBメモリに保存可能
判定機能 上下限を指定した判定を行います
一般仕様
インタフェース RS-232C、USBデバイス、USBホスト、ハンドラインタフェース
ディスプレイ 3.5インチカラーLCD
電源 AC100V~240V、50Hz~60Hz
寸法、質量 265(W) x 107(H) x 312(D) mm、約3kg
付属品 電源コード、ユーザーマニュアルCD、テストフィクスチャLCR-06B

ラインナップ・価格

対応アクセサリ

型名 希望小売価格(税抜) 内容
LCR-05 33,000円 LCRメータ用ケーブル 4線式テストフィクスチャ
LCR-06B 28,000円 LCRメータ用ケーブル 4線ケルピンクリップ テストリード
LCR-07 24,200円 LCRメータ用ケーブル ワニ口クリップ2線テストリード、GNDケーブル付き
LCR-08A 48,400円 LCRメータ用ケーブル SMD用クリップピン
LCR-12 55,000円 LCRメータ用ケーブル 4線ケルビンクリップ+GNDクリップ
LCR-15 44,000円 SMD/チップテストフィクスチャ
LCR-16 136,000円 電圧バイアスボックス ±45VDC
LCR-17 76,400円 電流バイアスボックス ±2.5ADC
GTL-232 4,000円 RS-232Cケーブル:Dsub 9pin(メス)-9pin(メス)、クロスケーブル
GTL-246 3,300円 USB2.0ケーブル (A - B)
GRA-422 8,000円 2Uハーフサイズ向けラックマウントパネル
GRA-436 28,800円 高さ2U、ハーフラックサイズ機種向け2台用ラックマウント

ダウンロード

内容 ダウンロードファイル&関連リンク
 カタログ LCR-6000シリーズカタログ 2023/12/6更新
 マニュアル LCR-6000シリーズ ユーザーマニュアル (2021/02/02)
 マニュアル LCR-6000シリーズ アプリケーションマニュアル(英文)
 ソフトウェア LCR-6000シリーズ用 アプリケーション(Ver2.05)
・LCR-6000のTerminator設定をLFにする必要があります。
 ソフトウェア LCR-6000シリーズ用サンプルアプリ(2022/9/21)
・LCR-6000用Excel-VBAアプリケーションです。
 モード設定と測定値読み取りができます。
 ドライバ LCR-6000シリーズ用 LabVIEW2010ドライバ (ver1.0)
 ドライバ FTDI USBドライバ LCR-6000/GBMシリーズ(Win7/10/11用)
USBを自動認識しない場合にドライバの更新でインストールしてください。
