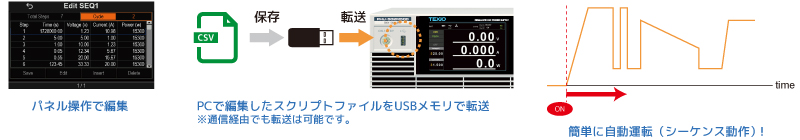

シーケンス機能搭載

PHUシリーズは、各種設定値（電圧、電流、電力、保護設定値等）を任意の時間で自動運転が可能なシーケンス機能を搭載しています。パネル操作での作成の他、テストデータ（スクリプト）をCSV形式で作成し、作成したCSVファイルをUSBメモリから転送・保存し、電源単体でスクリプトを実効することも可能です。

最大登録数：10
最大ステップ数：20000
ステップ時間：0.05s～1728000.00s（20日）
シーケンスとして、各種動作、機能の設定が可能です。
機能（繰り返し、一時停止、ブザー、入力信号待ち、ステップループ動作）、ステップ時間、電圧、電流、電力、内部抵抗、ブリーダ機能、ランプ機能、動作モード、出力ON/OFF、トリガ出力、OVP、OCP

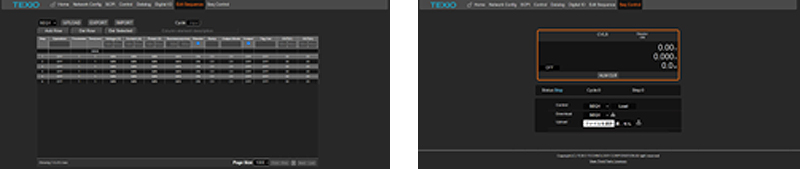

LAN接続し、WEBサーバー機能で編集、保存、転送、取り込み、シーケンス実行操作も可能です。

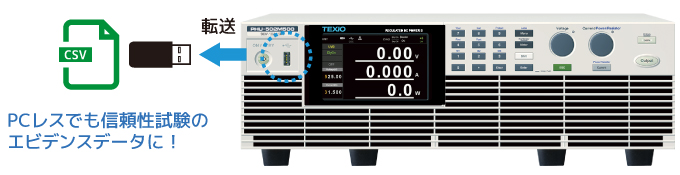

データロガー機能

測定された電圧、電流、および電力のデータをUSBドライブに記録できます。また、リモート経由でPCに記録することもできます。

サンプリング時間：0.1s～3600.0s USBメモリに1000データごとにCSVファイルを保存します。(約100kB/1000データ)

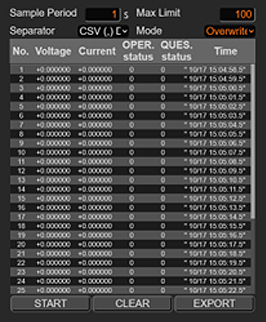

【CSV出力例】

LAN接続し、WEBサーバー機能でもデータログが可能です。PCへCSVファイルとして保存可能です。

並列動作・APC：Adaptive Parallel Connection

並列接続は最大3台までのマスタースレーブ接続が可能。APCに対応し、同一定格電圧モデルであれば、異なる電力定格モデルでも並列電力拡張に対応。容量拡張において過度なコストを抑えることができます。

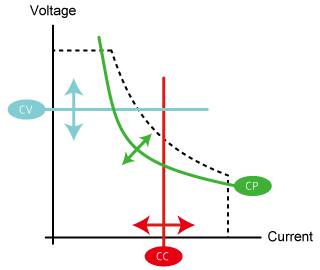

CV/CC/CPの3種の制御モードを搭載

PHUシリーズは直流安定化電源として基本的なCVモード（定電圧制御）、CCモード（定電流制御）に加えて、負荷抵抗値が変化しても一定の電力を供給するCPモード（定電力制御）も搭載し、ヒーターなどの加熱デバイスの発熱量制御などにも利用いただけます。

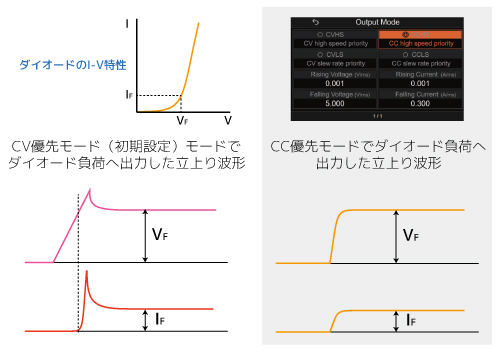

出力モード（CV/CC優先モード）

出力モードとしてCV優先（初期設定）とCC優先モード、立上り時間を設定可能なCVスルーレート制御とCCスルーレート制御の選択が可能。負荷にあわせた出力モードにより、オーバーシュートなどの発生を抑え、負荷に過度のストレスをかけない試験が可能です。

出力モード（スルーレート可変機能）

出力および放電の電圧、電流、電力の立ち上がり速度を別々に変更することができます。電圧/電流/電力の変化中の被評価機器の性能が確認できたり、急激な変化による損傷を回避することができます。

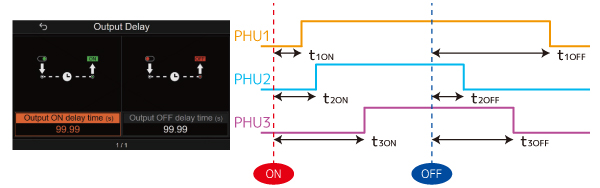

OUTPUT ON/OFF ディレイ

OUTPUT ON/OFFの指令に対して、任意の遅延時間を設定することができます。複数台を連携するシステムにおいて、常に一定の時間差を設けることができます。

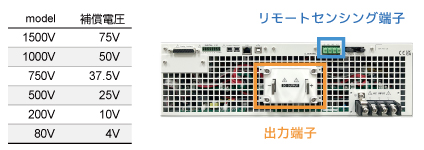

リモートセンシング機能

出力端子から負荷までの配線抵抗による電圧降下分を補償することができます。（補償電圧は定格×5％）

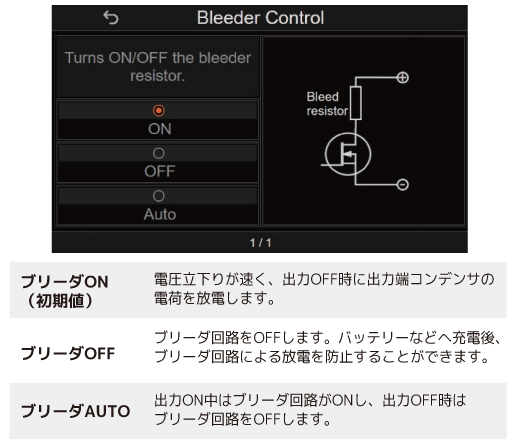

ブリーダ制御

OUTPUT OFF時に出力電圧を速く低下させるためのブリーダ回路が搭載され、設定でON/OFF/AUTOの選択が可能。OFFやAUTOにすることで、OUTPUT OFF時にバッテリー等の放電を少なくすることができます。

内部抵抗可変機能（CV動作時）

任意の内部抵抗（直列抵抗）を設定することができます。設定電圧から負荷電流による電圧降下を差し引いた電圧を出力しますので、内部抵抗を持つバッテリーや、簡易的な太陽光パネル、熱電変換素子といったデバイスの模擬として使用することができます。内部抵抗は固定値だけでなく、外部電圧信号により可変することも可能です。

パネルロック機能

パネルロック機能をONにすることで、偶発的なパネル操作ミスを防止することができます。パネルロックが有効の時は、Lockキー以外の全てのキー操作、電圧ボリューム、電流/電力/抵抗ボリュームの操作を無効にします。OUTPUTキーのOFF操作のみ有効です。

豊富な保護機能

PHUシリーズには安全かつ長時間の利用を想定した豊富な保護機能が搭載されています。

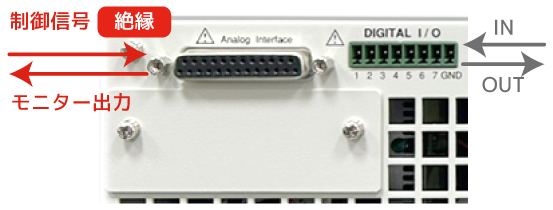

外部アナログ　制御出力端子と絶縁（シャーシコモン）

PHUシリーズはアナログ制御が絶縁されているため、安全な制御・モニターが可能です。（DIGITAL I/OのGNDはシャシー（筐体）のため、非絶縁）

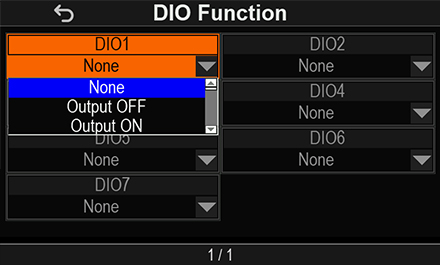

プログラマブル可能な外部IO

ポート数：7
設定可能な入力機能：
Output OFF, Output ON, Output Control, Clear Alarm, Load M1, Load M2, Load M3,PROG TRIG IN
設定可能な出力機能：
Output State, Power ON, Power Fault , OVP, OCP, OPP, UVD, OVD, UCD, OCD, OPD, Alarm state,PROG TRIG OUT

極性の設定も可能です。

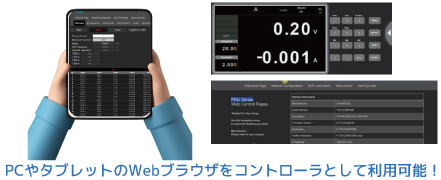

アプリケーション不要の拡張WEB制御

LANネットワークを使用したWEBサーバー機能により、機器のシステム情報やネットワーク構成、測定値の監視や各種設定、データロガー機能がアプリケーション不要で使用することができます。

※WiFi等の無線LANを経由する場合、通信速度によっては操作のタイムラグが発生します。

［鍵マーク］パスワードでのアクセス保護ができます。
［Home］機器の情報が確認できます。
［Network Config］ネットワーク情報が確認できます。
［SCPI］コマンドを入力し、動作確認ができます。
［Control］リモートでのコントロールが可能です。
［Datalog］データログ機能が利用できます。
［Digital IO］外部IOの設定ができます。
［Edit Sequence］シーケンスファイルの作成、編集、登録、保存、呼び出しが行えます。
［Seq Control］シーケンス動作の操作が可能です。

外部デジタル通信制御

【標準装備】
・USB（CDC、TMC）
・LAN（ソケット通信、WEBサーバー通信）

【オプション】
・GP-IB工場オプション：PHU型名＋VG
・GP-IBケーブル：CB-2420P
・RS-232C/485工場オプション：PHU型名+VR（最大31台のマルチドロップ通信対応）
・RS-232Cケーブルキット：PHU-232
・RS-485ケーブルキット：PHU-485

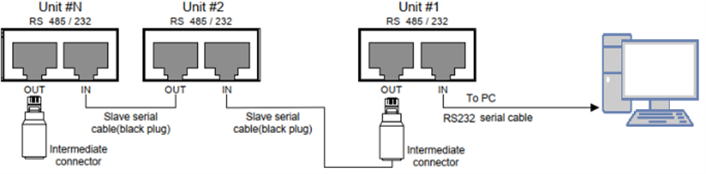

RS-232Cによるマルチドロップ接続イメージ

オプション機能

USBメモリにてシリアルごとにライセンスを提供いたします。ラインセンス認証後、USBメモリは不要です。

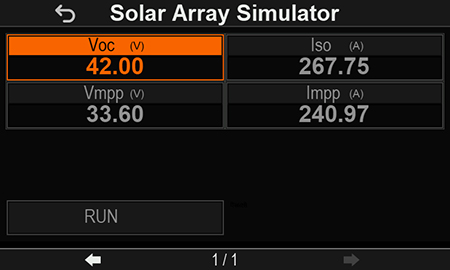

PC-C04 太陽電池模擬（Solar Array Simulator）
［Voc］開放電圧
［Iso］短絡電流
［Vmpp］最大電力時電圧
［Impp］最大電力時電流

SASシーケンスにより時間で変化する出力特性もシミュレートできます。
最大登録数：10
最大ステップ数：512
ステップ時間：0.05s～1728000.00s（20日）

PC-C09 積算電力、電流機能

PC-C19 電池模擬（Battery Simulator）開発中
