製品詳細

PDS-A Series 低ノイズハイブリッド直流安定化電源

ドロッパ電源並みの低ノイズを実現!高いシステム性・高速応答性・環境性能を持った、次世代のスイッチング直流安定化電源

スイッチング方式にドロッパ方式と独自の低ノイズテクノロジーを組み合わせることで、一般的なドロッパ方式と同レベルの低リップル・低ノイズ化を実現しました。これにより、ドロッパ方式の低ノイズ・高い信頼性を持ちながらも、重量は50%以上軽く、20%以上の小型化がされています。LANを含めた4種のデジタルインタフェースの拡張性を有し、自動試験機等への組み込みも幅広く対応することが可能です。また、入力ACは100V~240Vのワールドワイド、CEマーキングや欧州RoHS指令にも対応しました。

ブランド TEXIO
型番 PDS-Aシリーズ
税抜価格 110,000円から
ステータス 発売

シリーズ仕様

●低ノイズ、低リプル、高効率、軽量、コンパクト電源
●高分解能4桁表示 電力表示切替
●3点PRESET
●出力HI-R機能(出力放電回路停止機能)
●CC優先モード
●OUTPUT OFFタイマー
●シーケンス機能
●マスター・スレーブ動作
●力率改善回路と電源電圧ワールドワイド対応
●欧州RoHS指令対応

定格
型名 出力 リップル*1 入力変動*2 負荷変動*3 消費電力
(VA)
CV CC CV CC CV CC
mVrms mArms mV mV mV mV
PDS20-10A 0V-20V,0A-10A 0.5 10 2 5 3 5 340
PDS20-18A 0V-20V,0A-18A 0.5 10 2 5 3 5 570
PDS20-36A 0V-20V,0A-36A 0.5 10 2 10 3 5 1100
PDS36-6A 0V-36V,0A-6A 0.5 5 2.8 1 3.8 5 330
PDS36-10A 0V-36V,0A-10A 0.5 5 2.8 1 3.8 5 520
PDS36-20A 0V-36V,0A-20A 0.5 10 2.8 5 3.8 5 1050
PDS60-6A 0V-60V,0A-6A 0.5 5 4 1 3 5 510
PDS60-12A 0V-60V,0A-12A 0.5 10 4 5 3 5 1000

※1:5Hz~1MHzの周波数でRMS法による測定
※2:電源電圧の±10%変動に対して
※3:出力電流0%~100%変動に対してリモートセンシング端子を測定(CV) 負荷0%~100%変動に対して(CC)

項目 内容
電圧立上り時間 50ms(定格負荷) / 50ms(無負荷)
出力電圧10%→90%FS
電圧立下り時間 20V/36V系:50ms(定格負荷)/250ms(無負荷)
60V系:150ms(定格負荷)/600ms(無負荷)
出力電圧90%→10%FS
センシング リモートセンシング可(片道1.5V)
保護機能 入力過電圧、入力低電圧、前面出力過電流、内部過熱
過電圧(可変)、過電流(可変、ソフト検出)、低電圧(可変、ソフト検出)
プリセット キーにより3組の電圧・電流設定を記憶・呼出し可能
バックアップ 電源オフ時の設定を呼び出します。設定によりプリセット呼出しも可能
HI-R OUTPUTオフ時の放電回路を解放する機能
オフタイマー 指定時間後にアウトプットをオフにする機能
CV/CC優先モード OUTPUTをオンする時の優先モードをCVまたはCCに指定する機能
シーケンス 電圧、電流、時間のプログラムを登録・実行します
最大ステップ数:1000、繰返し指定:∞、1~1000
最小ステップ時間:50ms、時間分解能:10ms
マスタースレーブ 並列動作:同一機種3台まで
直列動作:同一機種2台まで
外部インターフェース 標準アナログインターフェース
RS-232C:IF-71RS
GP-IB:IF-70GU
USB:IF-70GU/IF-71LU
LAN:IF-71LU
モニタ出力 電圧モニタ・電流モニタを0~10V(FS)で出力
電源電圧 AC100~240V 50/60Hz
ラインナップ
型名 出力電圧 出力電流 税抜価格(円) サイズ W x H x D(mm) 質量(kg)
PDS20-10A 0V-20V 0A-10A 110,000 外形寸法:140 x 124 x 364
最大寸法:140.8 x 141.2 x 415.5
約5.2kg
PDS20-18A 0V-20V 0A-18A 148,000
PDS36-6A 0V-36V 0A-6A 110,000
PDS36-10A 0V-36V 0A-10A 125,000
PDS60-6A 0V-60V 0A-6A 130,000
PDS20-36A 0V-20V 0A-36A 185,000 外形寸法:210 x 124 x 364
最大寸法:210.8 x 141.2 x 415.5
約7.5kg
PDS36-20A 0V-36V 0A-20A 170,000
PDS60-12A 0V-60V 0A-12A 170,000 *
    *:PDS60-12Aは2017年4月より価格を改定いたしました。
シリーズ特徴

ドロッパ方式との比較(当社比)

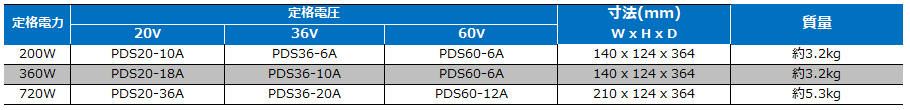

●小型化
弊社の低ノイズ直流安定化電源の代表格であるPD-ADシリーズと比較して、全ての出力帯で小型化を実現。

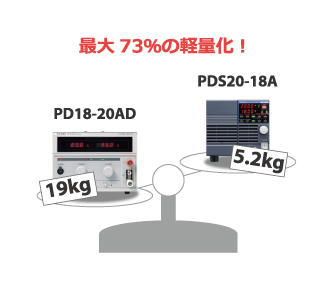

●軽量化
ドロッパ方式は寸法もさることながら非常に重い重量ですが、同レベルのノイズでありながら最大73%軽量化されてます。

●低リップル・低ノイズ
ドロッパ方式同等(当社比)の0.5mVrms(30mVp-p)を実現。


●速い過渡応答特性
定電圧動作時に出力電流が大幅に変動した場合でも、100μs(typ)で設定した定電圧動作に復帰します。


3点プリセットメモリ

3点のプリセットメモリに電圧・電流の設定値の記憶と呼び出しができます。

OUTPUT OFFタイマー機能

任意に設定された時間が経過すると自動的に出力をOFFします。時間は1分単位で最大1000時間59分まで設定可能で、残り時間が5分以下になると機能LEDが点滅しお知らせします。

シーケンス機能

別売オプションのコントロールボード(IF-70GU、IF-71RS、IF-71LU)を経由してコンピュータから最大1000ステップのシーケンスプログラムを登録できます。登録されたシーケンスプログラムは電源単体でのパネル操作またはコンピュータ操作により実行できます。シーケンス作成用アプリケーションはホームページよりダウンロードできます。


■排気温度に比例した強制空冷方式

ファン回転速度は静粛性に配慮し、排気温度に比例した強制空冷方式を採用しています。

■電流引き抜き改造(工場出荷オプション)

OUTPUT OFF時の立下り時間(90%→10%)を10V未満で50ms以下、10V以上で100ms以下に短縮できるように電源内部に電流引き抜き回路を搭載します。

キーロック機能搭載

KEY LOCKキーを長押しすることで、キーロック状態になります。OUTPUTのみON→OFFの操作は可能です。(OFF→ONはできません。)リモート動作時もキーロック状態になりますが、KEY LOCKキーを長押しすることで、ローカル操作へ切り替えることもできます。
※リモート動作時キー操作によるローカル状態への移行を禁止することも可能。(ローカルロックアウトコマンド)

CC優先モード

OUTPUT ON時に定電流動作となる負荷を立ち上げる際の電流オーバーシュートを、当社独自の抑制回路により一般のスイッチング電源より小さくできます。

リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。
(補償電圧範囲:片道1.5V)

電圧・電流微調整機能搭載

表示された桁より一つ下の桁での可変が可能です。これにより微小な電圧・電流動作が可能になります。
※定格外動作になりますので、設定確度は保証してません。

電圧・電流モニター出力

出力電圧および出力電流を0~約10Vの電圧でモニタすることが可能です。

マスタースレーブ動作

並列接続では同一機種3台、直列接続では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機に出力の合計が表示されます。

力率改善、ワールドワイド入力

力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V~240Vのワールドワイド対応となっています。

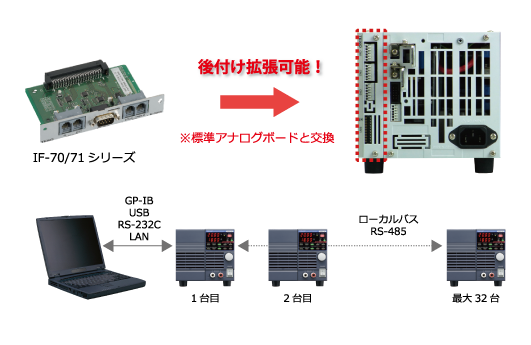

スロットINインタフェース

本体購入後でも拡張可能なPCインタフェース・コントロールボードを用意しています。標準搭載されているアナログコントロールユニットを取り外し、IF-70/71シリーズを装着することで、デジタル制御が可能になります。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ PDS-A カタログ
  カタログ PDS-Aシリーズカタログ(英文)
  マニュアル PDS-Aシリーズ 取扱説明書
  マニュアル PDS-A シリーズ 取扱説明書(英文)
  マニュアル IF-71RS / 70GU / 71LU / 70PS 取扱説明書
  マニュアル IF-71LU 取扱説明書
  マニュアル IF-71LU 取扱説明書(英文)
  ドライバ PDS-A電源用ドライバー・API・サンプルソフト・シーケンス (Ver.3.10)
  図面 PDシリーズ / PDS-Aシリーズ 外形寸法図
