製品詳細

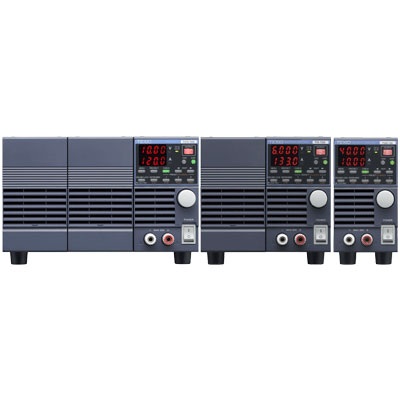

PS-A シリーズ スイッチング直流安定化電源

デジタルI/Fオプション同梱タイプ(PS-AR)も用意。卓上での使用はもちろん、システムにも柔軟に対応可能なコンパクトスイッチング直流安定化電源。

外部アナログI/Fが標準搭載されているPS-Aモデル(標準)と、IF-71RSが同梱されたPS-ARモデル(Rタイプ)の2シリーズがあります。ご使用のインターフェースに合わせてお選びください。

ブランド TEXIO
型番 PS-Aシリーズ
税抜価格 100,000円から
ステータス 発売中

シリーズ仕様

●高分解能4桁表示 電力表示切替
●3点PRESET
●出力HI-R機能(出力放電回路停止機能)
●CC優先モード
●OUTPUT OFFタイマー
●シーケンス機能
●マスター・スレーブ動作
●力率改善回路と電源電圧ワールドワイド対応
●欧州RoHS指令対応
●外部アナログコントロール(標準モデル)
●RS-232Cコントロール(PS-ARモデル)
●外部コントロール(GP-IB/USBオプション)

定格
型名 出力
(電圧/電流)
リップル ※1 入力変動 ※2 負荷変動 ※3 消費電力VA
CV CC CV CC CV CC
mVrms mArms mV mA mV mA
PS6-66A PS6-66AR 0V-6V/0A-66A 10 120 8 125 11 125 630
PS6-133A PS6-133AR 0V-6V/0A-133A 10 260 8 245 11 245 1250
PS10-40A PS10-40AR 0V-10V/0A-40A 10 70 10 75 15 75 600
PS10-80A PS10-80AR 0V-10V/0A-80A 10 160 10 150 15 150 1200
PS10-120A PS10-120AR 0V-10V/0A-120A 10 220 10 225 15 225 1800
PS20-20A PS20-20AR 0V-20V/0A-20A 10 40 15 41 25 41 600
PS20-40A PS20-40AR 0V-20V/0A-40A 10 92 15 82 25 82 1200
PS20-60A PS20-60AR 0V-20V/0A-60A 10 120 15 123 25 123 1800
PS40-10A PS40-10AR 0V-40V/0A-10A 10 20 23 25 41 25 600
PS40-20A PS40-20AR 0V-40V/0A-20A 10 60 23 50 41 50 1200
PS40-30A PS40-30AR 0V-40V/0A-30A 15 80 23 75 41 75 1800
PS60-6.6A PS60-6.6AR 0V-60V/0A-6.6A 10 12 35 17 65 17 550
PS60-13.3A PS60-13.3AR 0V-60V/0A-13.3A 15 44 35 34 65 34 1100
PS60-20A PS60-20AR 0V-60V/0A-20A 20 55 35 51 65 51 1650

※1:5Hz~1MHzの周波数でRMS法による測定
※2:電源電圧の±10%変動に対して
※3:出力電流0%~100%変動に対してリモートセンシング端子を測定(CV) 負荷0%~100%変動に対して(CC)

項目 内容
電圧立上り時間 80ms(定格負荷) / 80ms(無負荷)  出力電圧10%→90%FS
電圧立下り時間 150ms(定格負荷) / 1s(無負荷) 出力電圧90%→10%FS
センシング リモートセンシング可(片道1.5V)
保護機能 入力過電圧、入力低電圧、前面出力過電流、内部過熱
過電圧(可変)、過電流(可変、ソフト検出)、低電圧(可変、ソフト検出)
プリセット キーにより3組の電圧・電流設定を記憶・呼出し可能
バックアップ 電源オフ時の設定を呼び出します。設定によりプリセット呼出しも可能
HI-R OUTPUTオフ時の放電回路を解放する機能
オフタイマー 指定時間後にアウトプットをオフにする機能
CV/CC優先モード OUTPUTをオンする時の優先モードをCVまたはCCに指定する機能
シーケンス 電圧、電流、時間のプログラムを登録・実行します
最大ステップ数:1000、繰返し指定:∞、1~1000
最小ステップ時間:50ms、時間分解能:10ms
マスタースレーブ 同一機種にて2400Wまで拡張可能(6V系機種は800Wまで)
外部インターフェース 標準アナログインターフェース
RS-232C:IF-71RS、(PS-ARタイプは標準装備)
GP-IB:IF-70GU
USB:IF-70GU
PSシリーズ互換:IF-70PS
モニタ出力 電圧モニタ・電流モニタを0~10V(FS)で出力
電源電圧 AC100~240V ,周波数50/60Hz

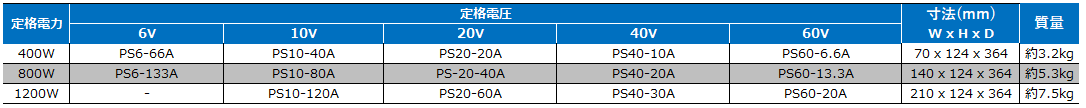

ラインナップ
型名 定格電圧 定格電流 定格電力 税抜価格(円) サイズ W x H x D(mm) 質量
標準品 PS-ARタイプ
PS6-66A PS6-66AR 6V 66A 400W 130,000 外形寸法:70 x 124 x 364
最大寸法:70.8 x 141.2 x 415.5
約3.2kg
PS10-40A PS10-40AR 10V 40A 130,000
PS20-20A PS20-20AR 20V 20A 115,000
PS40-10A PS40-10AR 40V 10A 105,000
PS60-6.6A PS60-6.6AR 60V 6.6A 100,000
PS6-133A PS6-133AR 6V 133A 800W 250,000 外形寸法:140 x 124 x 364
最大寸法:140.8 x 141.2 x 415.5
約5.3kg
PS10-80A PS10-80AR 10V 80A 245,000
PS20-40A PS20-40AR 20V 40A 170,000
PS40-20A PS40-20AR 40V 20A 150,000
PS60-13.3A PS60-13.3AR 60V 13.3A 155,000
PS10-120A PS10-120AR 10V 120A 1200W 310,000 外形寸法:210 x 124 x 364
最大寸法:210.8 x 141.2 x 415.5
約7.5kg
PS20-60A PS20-60AR 20V 60A 295,000
PS40-30A PS40-30AR 40V 30A 240,000
PS60-20A PS60-20AR 60V 60A 270,000

※PS-ARタイプは標準のアナログI/FをIF-71RSに交換しRS-232C通信を標準としたモデルです。

シリーズ特徴

3点プリセットメモリ

3点のプリセットメモリに電圧・電流の設定値の記憶と呼び出しができます。

OUTPUT OFFタイマー機能

任意に設定された時間が経過すると自動的に出力をOFFします。時間は1分単位で最大1000時間59分まで設定可能で、電圧・電流表示部に設定した時間のカウントダウンを表示します。

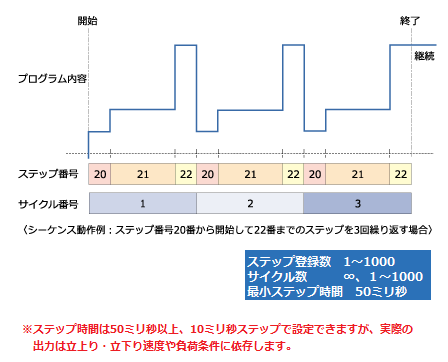

シーケンス機能

別売オプションのコントロールボード(IF-70GU、IF-71RS)を経由してコンピュータから最大1000ステップのシーケンスプログラムを登録できます。登録されたシーケンスプログラムは電源単体でのパネル操作またはコンピュータ操作により実行できます。シーケンス作成用アプリケーションはホームページよりダウンロードできます。


キーロック機能搭載

KEY LOCKキーを長押しすることで、キーロック状態になります。OUTPUTのみON→OFFの操作は可能です。(OFF→ONはできません。)リモート動作時もキーロック状態になりますが、KEY LOCKキーを長押しすることで、ローカル操作へ切り替えることもできます。
※リモート動作時キー操作によるローカル状態への移行を禁止することも可能。(ローカルロックアウトコマンド)

CC優先モード

OUTPUT ON時に定電流動作となる負荷を立ち上げる際の電流オーバーシュートを、当社独自の抑制回路により一般のスイッチング電源より小さくできます。

リモートセンシング機能

出力端子から負荷までの配線による電圧降下分を補償します。
(補償電圧範囲:片道1.5V)

電圧・電流微調整機能搭載

表示された桁より一つ下の桁での可変が可能です。これにより微小な電圧・電流動作が可能になります。
※定格外動作になりますので、設定確度は保証してません。

Hi-R機能

PS-Aシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されております。Hi-R機能をONすると、ブリーダ回路がOFFになり、OUTPUT OFF時に接続されているバッテリやコンデンサ、電池等の放電を少なくできます。
※PSF-Lシリーズに搭載されているHi-Ω機能と能力に違いがあります。

電圧・電流モニター出力

出力している電圧・電流(0~F.S.)を0~10Vで外部に出力することが可能です。

マスタースレーブ動作

並列接続では同一電圧機種にて最大2400W(6V系機種は800W)、直列接続では同一機種にて2台のマスター・スレーブ動作ができます。

力率改善、ワールドワイド入力

力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V~240Vのワールドワイド対応となっています。

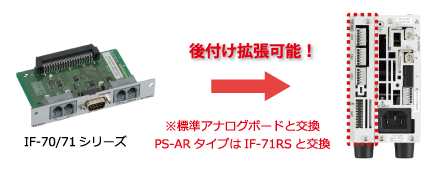

スロットINインタフェース

本体購入後でも拡張可能なPCインタフェース・コントロールボードを用意しています。標準搭載されているアナログコントロールユニットを取り外し、IF-70シリーズを装着することで、デジタル制御が可能になります。


旧PSシリーズをご使用し、置き換えを検討のお客様

■卓上使用(ローカル操作)
そのままPS-Aシリーズをご使用頂けます。多彩な機能や強化された保護機能などはもちろん、デジタルインタフェースの拡張性など、ますます便利になりました。


■外部アナログ制御(リモート操作)
アナログ電圧制御をご使用の場合、置き換えには以下の点をご注意下さい。

相違項目抜粋 PSシリーズ PS-Aシリーズ PS-A+IF-70PS
入力コネクタ PS専用コネクタ
(20pin)
スクリューレス PS専用コネクタ
(20pin)
メインリレーON/OFF フォトダイオード 接点(論理反転可能) フォトダイオード
接点(論理反転可能)
OUTPUT ON/OFF フォトダイオード 接点(論理反転可能) フォトダイオード
接点(論理反転可能)
電圧入力のコモン電位 DC出力のプラス側 DC出力のマイナス側 DC出力のマイナス側
メインリレーモニタ出力 フォトカプラON x フォトダイオード
接点(論理反転可能)
メインリレーモニタ出力 フォトカプラON x OVP/UVP/OCPで
フォトカプラON

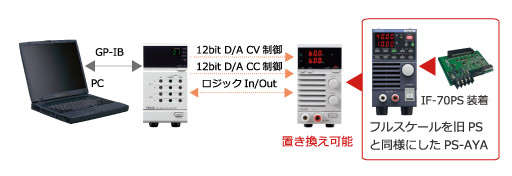

■GP-600B制御(リモート操作)
GP-600Bを使用したシステムにPS-Aを置き換える場合、IF-70PSを搭載することで置き換えは可能ですが、前述のフルスケールの違いがありますので、システム側でフルスケール値を変更するか、YA改造にて対応は可能です。新規の場合はIF-70GUによるGP-IBの直接制御をお勧めします。

旧PSR(PSR-M)シリーズをご使用し、置き換えを検討のお客様

■RS-232C直結制御
IF-71RSを搭載することで、置き換え可能。IF-71RSの「PSR互換モード」設定を使用することで、プログラムを変更することなく置き換えることが可能です。

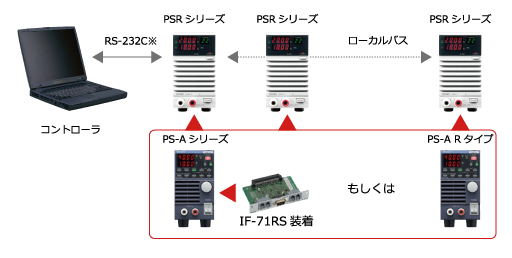

■PSR-600を使用したシステム
PSR-600を使用した大規模のシステムにもPS-A+IF-71RS(PS-AR)を置き換え・混在可能です。


PS(PSR/PSR-M)シリーズからPS-Aの置き換えにつきましては、高い互換性を有しておりますが、出力特性や内部処理速度、保護機能等に違いがありますのでご注意下さい。

ダウンロード&関連リンク
内容 ダウンロードファイル&関連リンク
  カタログ PS-A シリーズカタログ
  カタログ PS-Aシリーズカタログ (英文)
  マニュアル PS-Aシリーズ取扱説明書 (和文)
  マニュアル PS-Aシリーズ取扱説明書(英文)
  マニュアル IF-71RS / 70GU / 71LU / 70PS 取扱説明書
  ドライバ PS-A用USBドライバー・API・サンプルソフト・シーケンス(Ver3.10)
対応アクセサリ
型名 税抜価格(円) 内容
型名+YA 7,000

PS-Aシリーズ用PSシリーズ互換改造(出力フルスケール)

HK-11 3,600

取手キット PS-A・PDS-Aシリーズ用

OP-23P3 2,500

PS-A/PDS-Aシリーズ 並列マスタースレーブ接続ケーブル(3台以下)

OP-23P6 6,000

PS-A/PDS-Aシリーズ 並列マスタースレーブ接続ケーブル(6台以下)

OP-23S 3,000

PS-A/PDS-Aシリーズ 直列マスタースレーブ接続ケーブル

IF-70GU 29,800

PS-A/PDS-A用 GP-IB・USBコントロールボード

IF-71RS 24,800

PS-A/PDS-A用 RS-232Cコントロールボード

IF-70PS 18,000

PS-A/PDS-A用 アナログコントロールボード

CB-0603S 3,500

ローカルバス用ケーブル(0.3m)

CB-0615S 3,500

ローカルバス用ケーブル(1.5m)

CB-0630S 4,500

ローカルバス用ケーブル(3m)

CB-06100S 12,000

ローカルバス用ケーブル(10m)

CB-2420P 12,500

GP-IBケーブル(2m)

GTL-246 2,500

USB2.0ケーブル (A-B)

RM-608J 18,000

JIS規格の標準ラック用マウントフレーム

RM-608E 17,000

EIA規格の標準ラック用マウントフレーム

RJ-608-1/2 3,500

1/2ラック幅用ラックマウントフレーム固定金具

RJ-608-1/3 2,500

1/3ラック幅用ラックマウントフレーム固定金具

RB-608A 4,300

1/2ラックサイズ ブランクパネル

RB-608B 4,000

1/3ラックサイズ ブランクパネル

RB-608C 4,000

1/4ラックサイズ ブランクパネル

RB-608D 3,500

1/6ラックサイズ ブランクパネル

RB-608E 3,500

1/12ラックサイズ ブランクパネル

S-PL10 57,000

TEXIO汎用電源及び電子負荷をPCから制御し、充放電を行うアプリケーション
