製品詳細
GSP-9300 スペクトラムアナライザ
GSP-9300
希望小売価格(税抜) 販売終了
販売終了
GSP-9300は、EMCプリコンプライアンステスト、2FSK測定など広範なアプリケーションに対応した計測機能を搭載!!
3GHzスペクトラムアナライザ

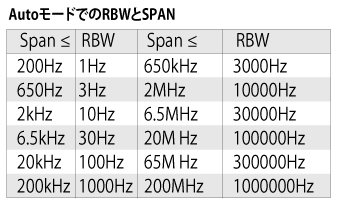

RBW：1Hz～1MHz
RBW帯域：1Hz～1MHｚ、1-3ステップ

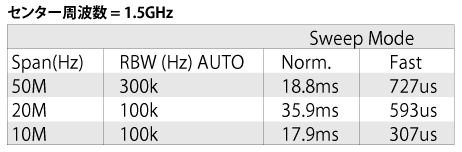

スイープ
スイープモードは、NormalとFastがあります。
FASTは、信号処理および表示更新速度を高速化します。
スパンが1MHzのよりも大きい場合にこのモードは、特に便利です。
EMCプリコンプライアンステスト
EMCプリコンプライアンステストモードは、放射や伝導性エミッション試験のプリテストをするための設定プロセスを大幅に簡略化することが可能になります。EMIテスト周波数、Mプローブ設定、Eプローブ設定、EMIアンテナ設定など
豊富な測定機能
自動測定は、SEM、ACPR、OCBW、2FSK、位相ジッタ、P1dB、高調波、P1dB、CHパワー、復調解析を搭載しています。

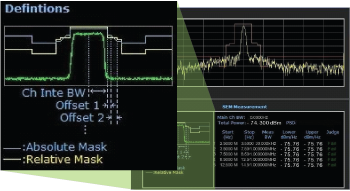

SEM（スペクトラムエミッションマスク）
スペクトラムエミッションマスク機能は、隣接チャンネルでパワーのピークをピックアップすることができます。最新の通信システムをテストするのに有効な機能です。
スペクトグラム
スペクトグラムを表示することができます。スペクトグラムの縦軸は時間です。
パワーメータ（オプション）
オプションで6GHzまでの平均電力測定のパワー検波ができます。
トポグラフィク機能
IF出力
IF出力を持っています。ダウンコンバータとして使用することができます。
DVI-I出力
DVI-I出力を標準で装備しています。外部モニタやプロジェクタへ画面を表示することができます。
シリーズ仕様
●周波数レンジ9kHz~3GHz
●最高スイープ時間307us(最短時、設定によります)
●2電源方式：AC100V～240V/バッテリー駆動
●大型8.4インチTFTカラー液晶、(800x600）
●小型：350（W）×213（H）×105.7(D)mm
●軽量：約4.5 kg （フルオプション時）
●シーケンス機能（5グループ；20個/グループ）
●I/O：LAN(LXI対応)、USB(USB-TMC),microSD、RS-232C、DVI-I出力、GP-IB(GP-IBモデル)
●GP-IBモデル：GSP-9300VG
●トラッキングジェネレータモデル：GSP-9300VT
●GP-IB/トラッキングジェネレータモデル：GSP-9300VGT
GSP-9300はGSP-9330にモデルチェンジいたしました。
定格
| GSP-9300 仕様 | |
|---|---|
| 周波数レンジ | 9k～3GHz、分解能1Hzステップ |
| 位相ノイズ | -88dBc/Hz @1GHz 代表値 |
| 安定度 | ±1ppm/年 |
| RBW | 1Hz～1MHz、1-3-10ステップ、EMI RBW（-6dB)200Hz、9kHz, 120kHz |
| VBW | 1 Hz～1 MHz in 1-3-10ステップ |
| 平均表示ノイズレベル | -142dBm @ 1M～10MHz * 、-145dBm + 3 x (f/1 GHz) dB@10M～3G * |
| 周波数平坦性、10dB att; | ±0.5dB, 100k~2GHz * |
| アッテネータ | 0～50dB、1dBステップ |
| 機能 | |
| 測定項目 | ACPR, OCBW, SEM, ChP, NdB BW、2FSK、P1dB、高調波 |
| EMCプリテスト | プローブ設定、FCC A/B設定など |
| Pass/Failテスト | しきい値設定による判定、全体/最大/最小、アラーム出力有り |
| マーカ | 10マーカ、Δマーカ、マーカto、ピーク、マーカテーブル、ピークトラック |
| Detectors | Pk+, Pk-, Normal, Sample, Avg、準先頭値 |
| トレース機能 | 4トレース、Clear, Max/min Hold, view, Blank |
| オートセット | オートモードとマニュアルモード |
| 画面分割機能 | Upper, Lower, Alternate sweep |
| ファイル保存機能 | 本体メモリ、USB、microSDカード |
| シーケンス機能 | シーケンス用メモリ；5個 |
| トラッキングジェネレータ(オプション) | 9k～3GHz |
| パワー検出(オプション) | 10MHz～6.2GHz、-32dBm～20dBmg |
| インターフェースおよび一般仕様 | |
| IF出力 | 886kHz |
| インターフェース | LAN（LXI）、RS-232C、USB(USB-TMC)、GP-IB（オプション） |
| リファレンス出力 | 10MHz |
| 寸法・質量 | 350（W)×213（H)×105.7（D)mm、約 4.5kg |
*プリアンプオン
ラインナップ・価格
対応アクセサリ
| 型名 | 希望小売価格(税抜) | 内容 |
|---|---|---|
| OPT02-B-SP9300 | 36,000円 |
GSP-9330用バッテリーパック |
| RLB-001 | 販売終了 |
リターンロスブリッジ |
| ADB-002 | 8,800円 |
DCブロック BNC(F)-BNC(M) |
| ADB-006 | 9,800円 |
DCブロック N(F)-N(M) |
| ADB-008 | 8,800円 |
DCブロック SMA(F)-SMA(M) |
| ATA-001 | 4,400円 |
BNC端子,3段ロッドアンテナ |
| GSC-009 | 20,000円 |
GSP-9300/9330用のキャリングケース |
| GRA-415 | 31,000円 |
GSP-9300シリーズ/930用ラックマウントキット |
| GKT-001 | 46,800円 |
スペクトラムアナライザ用汎用アクセサリセット |
| GKT-002 | 58,000円 |
スペクトラムアナライザ用CATVアクセサリセット |
| GKT-003 | 38,000円 |
RLBアクセサリセット |
| GKT-008 | 240,000円 |
GSP-9330/9300用EMI近傍界プローブセット |
