FGX-2220 2チャンネル20MHz 任意波形ファンクションジェネレータ

コストパフォーマンスに優れたフル2chファンクションジェネレータ

FGX-2220は、DDS方式による20MHzのフル2チャンネルのファンクションジェネレータです。 各チャンネル別々に波形、周波数、振幅など全ての機能を設定できます。 豊富な波形(正弦波、方形波、パルス波、ランプ波、ノイズ、任意波形)、変調機能(AM、FM、PM、FSK、SUM)やトリガスイープ、トリガバースト/N-サイクルを持ったコストパフォーマンスに優れた2チャンネル ファンクションジェネレータです。

ブランド TEXIO
型番 FGX-2220
税抜価格 75,000円
ステータス 発売中

シリーズ仕様

● 2チャンネル:別々に波形設定と出力が可能。CH連動動作も可能
●任意波形:10bit、120MS/s、4Kpts
●DDS(Direct Digital Synthesizer)方式
●発振周波数:1µHz~20MHz (正弦波), 1µHz~5MHz (方形波), 0.1Hz~1MHz (三角波)
●出力レベル:1mVp-p~10Vp-p(50Ω負荷時)
●正弦波、方形波、ランプ波、パルス波、 スイープ、 AM/FM変調、 PM変調、SUM変調、 トリガバースト/Nサイクル
●カラー液晶表示:出力波形、周波数、振幅、設定などCH別に表示
●周波数カウンタ機能:5~150MHz
●トリガ機能:バースト/Nサイクル
●任意波形と設定メモリ:10グループを保存/呼出し
●USBホスト/デバイスポート標準装備

定格
波形
種類   正弦波、方形波、ランプ波、パルス、ノイズ、 任意信号波形
任意波形機能
  最高サンプルレート 120MS/s
  最高繰り返しレート 60MHz*
  波形メモリ長 4Kポイント
  振幅分解能 10ビット
  不揮発性メモリ 4Kポイント
  周波数帯域 20MHz(-3dB)
周波数
範囲 正弦波 1μHz~20MHz *12
  方形波 1μHz~5MHz *12
  ランプ波 1μHz~1MHz
分解能   1μHz
安定度 ±20ppm
  エージングレート ±1ppm/年
  許容差 ≦1mHz
出力特性
振幅*A 範囲 1mVpp~10Vpp(50Ω負荷時)
    2mVpp~20Vpp(開放回路時)
  確度 ±(設定の2%+1mVpp)、1kHzにて
  分解能 1mVまたは3デジット
  平坦性(1kHz基準) ±1%(0.1dB)≦100kHz
    ±3%(0.3dB)≦5MHz
    ±5%(0.4dB)≦12MHz
    ±10%(0.9dB)≦20MHz
  単位 Vpp、Vrms、dBm
オフセット 範囲 ±5Vpk AC+DC(50Ω負荷時)
    ±10Vpk AC+DC(開放回路時)
  確度 ±(設定の2%+10mV+振幅の0.5%)
波形出力 出力インピーダンス 50Ω 代表値(固定)
    >10MΩ(出力オフ時)
正弦波特性
  波形ひずみ DC~200kHz:≦-55dBc、振幅>0.1Vpp
    200kHz~1MHz:≦-50dBc、振幅>0.1Vpp
    1MHz~5MHz:≦-35dBc、振幅>0.1Vpp
    5MHz~20MHz:≦-30dBc、振幅>0.1Vpp
方形波特性
  立上り/立下り時間 ≦25ns、50Ω負荷、最大出力時
  オーバーシュート 5%  代表値
  対称性 周期の1%+5ns
  デューティー可変範囲 1.0%~99.0%;≦100kHz
10.0%~90.0%;≦1MHz
    50%(固定);>1MHz
ランプ波
  直線性 出力ピークの0.1%
  シンメトリ可変範囲 0%~100%、分解能0.1%
パルス波
  周期 40ns~2000s
  パルス幅 20ns~1999.9s
  オーバーシュート <5%
  ジッタ 20ppm±10ns
スイープ
  波形 正弦波、方形波、ランプ波
  種類 直線または対数
  スタート/ストップ 1µHz~最大周波数
周波数
  スイープ時間 1ms~500s
  マーカ機能 マーカ周波数、オン/オフを選択可能
  トリガ 内部/外部*5/手動
AM変調験
  キャリア波形 正弦波、方形波、ランプ波、パルス波、ARB
  変調波 正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
  変調周波数 内部;2mHz~20kHz、外部;DC~20kHz*
  変調度 0%~120.0%
  変調ソース 内部/外部*3
FM変調
  キャリア波形 正弦波、方形波、ランプ波
  変調波 正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
  変調周波数 内部;2mHz~20kHz、外部;DC~20kHz*
  最大偏移 DC~最大周波数
  変調ソース 内部/外部*3
    注意:外部ソース;最大±5V、約0Vでキャリア周波数
    +電圧でキャリア周波数+周波数偏差
    -電圧でキャリア周波数+周波数偏差
FSK変調
  キャリア周波数 正弦波、方形波、ランプ波、パルス波
  変調波 方形波(デューティー50%)
  変調レート 内部;2mHz~100kHz、外部;DC~100kHz
  周波数レンジ 1µHz~最大周波数
  ソース 内部/外部*6
  外部ソース TTL信号レベル
    注意:TTLハイレベルでホップ周波数になります。
PM変調
  キャリア波形 正弦波、方形波、ランプ波
  変調波 正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
  変調周波数 内部;2mHz~20kHz、外部;DC~20kHz
  位相偏移 0°~360°
  ソース 内部/外部(MOD INPUT端子の最大電圧は±5V)
SUM変調
  キャリア波形 正弦波、方形波、ランプ波、パルス波、ノイズ
  変調波* 正弦波、方形波、三角波、上昇ランプ波、下降ランプ波
  変調周波数 内部;2mHz~20kHz、外部;DC~20kHz
  SUM変調 0%~100%
  ソース 内部/外部*8
外部トリガ入力
  種類 FSK、バースト/Nサイクル、スイープ
  入力レベル TTLコンパチブル
  スロープ 立ち上がりまたは立下りを選択(スイープは除く)
  パルス幅 >100ns
  入力インピーダンス 10kΩ
  周波数 DC~20kHz
トリガ出力
  種類 バースト、ARBの先頭とスイープのマーカ
  レベル TTLコンパチブル(50Ω)
  パルス幅 >450ns
  最大レート 1MHz
  Fan-out ≧4TTL負荷
  インピーダンス 50Ω  代表値
デュアルチャンネル機能 CH1/CH2
  位相 -180°~+180°
  同期 位相同期
  トラック機能 CH2=CH1/CH1=CH2
  カップリング 周波数(レシオまたは差)
    振幅とDCオフセット
バースト(Nサイクル/ゲート)
  波形 正弦波、方形波、ランプ波、ARB
  周波数 1µHz~5MHz *13
  バーストカウント 1~65535
  スタート/ストップ位相 -360°~360°
  内部周期 1ms~500s
  トリガソース マニュアル、内部または外部
トリガ遅延
  N-サイクル、無限 0s~655350ns
周波数カウンタ
  範囲 5Hz~150MHz
  確度 タイムベース確度±1カウント
  タイムベース確度 ±20ppm(23°±5°)、30分エージング後
  ゲート時間/表示桁数 0.001s/6桁、0.1s/7桁、1s/8桁、10s/9桁
  分解能 最高分解能:100nHz(<1Hz)、0.1Hz(<100MHz)
  入力インピーダンス 1kΩ
  感度 35mVrms~30Vrms(5Hz~150MHz)
保存/呼出
  ARB/パネル設定 10グループ
インターフェース
  USBホスト 外部USBメモリへ波形を保存または呼出
  USBデバイス PCコントロール(USB-CDC)
ディスプレイ
    3.5インチカラーTFT液晶(320×240ドット)
一般仕様
  信号グランド 全ての入出力端子のグランドはシャーシグランドに接続
  電源電圧 AC100V~240V、50~60Hz
  消費電力 25W(最大)
  動作温度 使用保証範囲18℃~28℃、動作温度0℃~40℃
  相対湿度 <80%、0℃~40℃
  設置カテゴリ CAT Ⅱ
  寸法 266(W) x 107(H) x 293(D) mm
  質量 約2.5kg
  付属品 CD(ユーザーマニュアル)、電源コード、
BNC-ワニ口ケーブル:GTL-101×2

*1~*13の詳細につきましては、FGX-2220取扱説明書をご参照ください。

ラインナップ
機種 税抜定価(円) 出力 質量
FGX-2220 75,000 1uHz~20MHz、変調機能、スイープ、バースト、任意波形 約2.5kg
シリーズ特徴

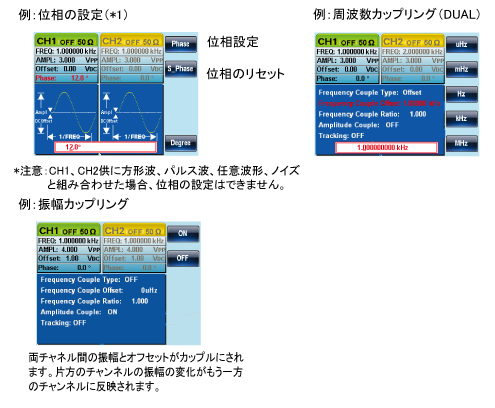

2チャンネル出力

FGX-2220は、2チャンネルのファンクションジェネレータです。CH1とCH2は、出力波形の種類・出力レベル・出力オン/オフなど別々に設定できます。また、2チャンネルの周波数や出力レベルを連動させる周波数/振幅カップリング機能、トラッキング(周波数/振幅)機能や、CH1とCH2の出力信号の位相(-180~+180)を設定して出力することが可能です。*

FGX-2220イメージ1

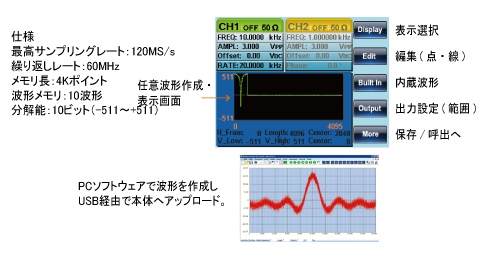

任意波形機能

FGX-2220は、任意波形を作成しCH1とCH2別々の任意波形を出力することができます。正弦波などの機能波形のほかに64種類の内蔵波形があり、様々な波形の作成が本体で可能です。作成した波形は、本体メモリへ10個まで保存可能です。またPCソフトウェアを使用すればPCで作成した波形をUSB経由でAFGへ転送できます。

FGX-2220イメージ3

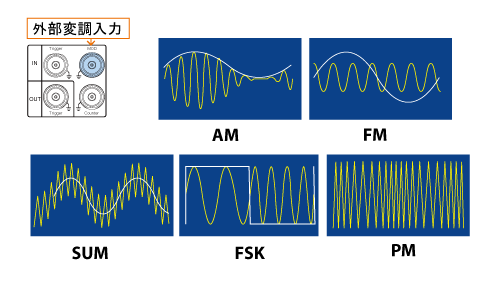

変調機能

FGX-2220は、AM変調、FM変調、PM変調、FSK変調、SUM変調と5種類の変調モードを持っています。変調波形は、内部または外部MOD入力端子から入力可能です。

FGX-2220イメージ2

スイープ機能

正弦波、方形波またはランプ波で周波数を掃引することができます。スタート/ストップ周波数(または、センター周波数とスパン)、スイープ時間とトリガソース(内部/外部/手動)を設定できます。外部トリガを選択するとトリガ入力端子からTTLレベルのパルスが入力される毎に掃引を実行します。スイープの種類は、リニアまたはログが選択できスイープ方向は周波数アップ、ダウンが可能です。周波数アップ=スタート周波数< ストップ周波数 周波数ダウン=スタート周波数> ストップ周波数

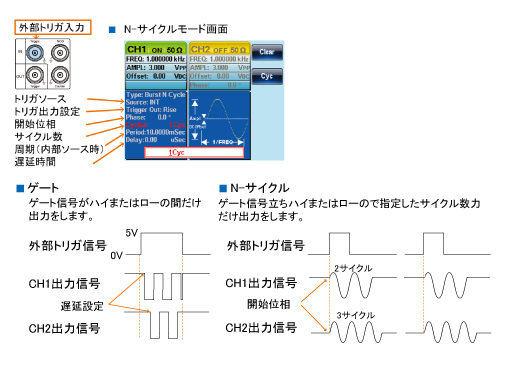

トリガモード

作業者を感電から守り、被試験物を劣化、破損を防ぐ保護機能が装備されています。主電源ON時に本試験器のセルフシトリガモードは、ゲートモードとN-サイクルモードの2種類があります。N-サイクルは、指定したサイクルをトリガ信号(内部、外部*または手動)に合わせて出力します。外部トリガ入力は、CH1とCH2共通ですがCH1とCH2それぞれの別々のトリガモード、周波数などの設定をトリガ信号に対応して出力できます。ゲートモードは、外部トリガ信号の間(正または負を選択可能)信号を出力します。

FGX-2220イメージ4
