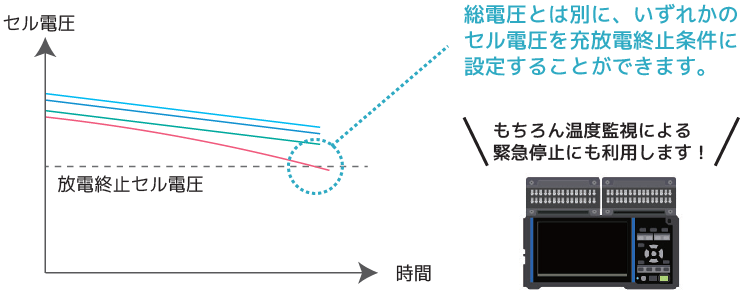

データロガーによるセル電圧・温度監視

データロガーLR8450を追加することにより、各セル電圧、温度測定が可能となります。（チャンネル間耐電圧 100V、耐接地耐圧 300V）高電圧バッテリーかつセル電圧測定が必要な場合は別途ご相談ください。

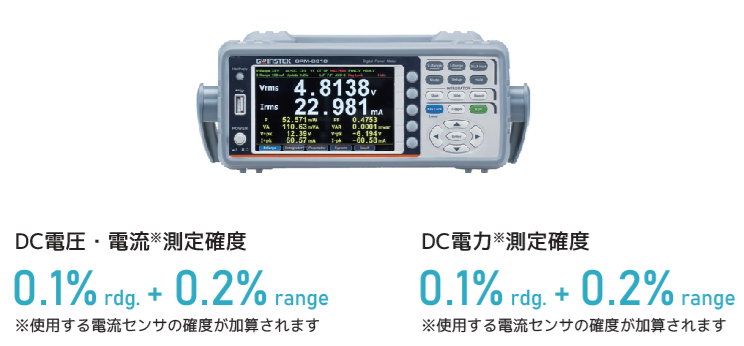

パワーメータによる積算電流/電力の高精度測定

パワーメータ GPM-8310V1を充放電のラインに挿入することで、電圧/電流の測定精度向上と、電気容量、電力容量の測定精度を向上させることが可能です。

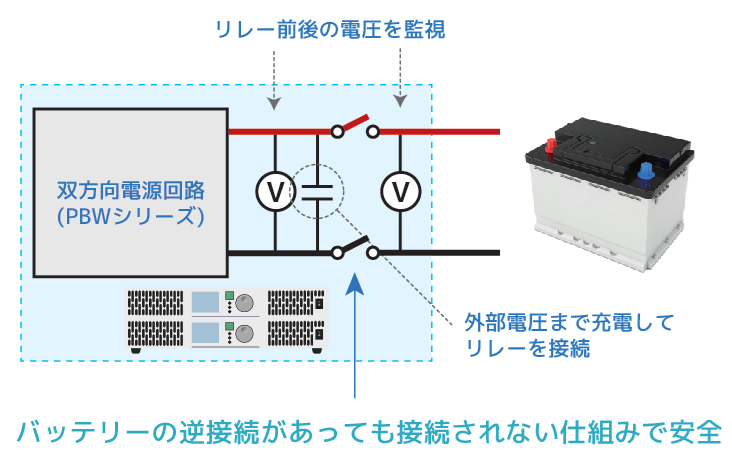

バッテリーなどの電圧源とも安全な接続

PBWシリーズ(PBW-L、PBW-H)は、DC入出力部にリレーを内蔵しております。
Output Off時は、PBWの内部Power UnitとDUTを切り離します。また、リレーの内側と外側に電圧センサを搭載しOutput Offの状態でも接続されたDUTの電圧を検出します。
Output On時には、本体内部のコンデンサをDUTと同電位に合わせてからリレーを接続します。不用意な突入電流を抑制します。

各種保護機能

電池の充放電をおこなうため、ハードウェア・システム（ソフトウェア）に保護機能を搭載しています。
異常検出時はPBWシリーズが充放電ラインを完全に切り離すため、試験を安全に停止することができます。

入力AC電源について

入力AC電源は、三相200V (パワーユニット部のPBW-H/L)と、単相100V(コントロール及び計測機器用)がそれぞれ必要となります。AC入力x1/システムにつきましては、別途ご相談ください。

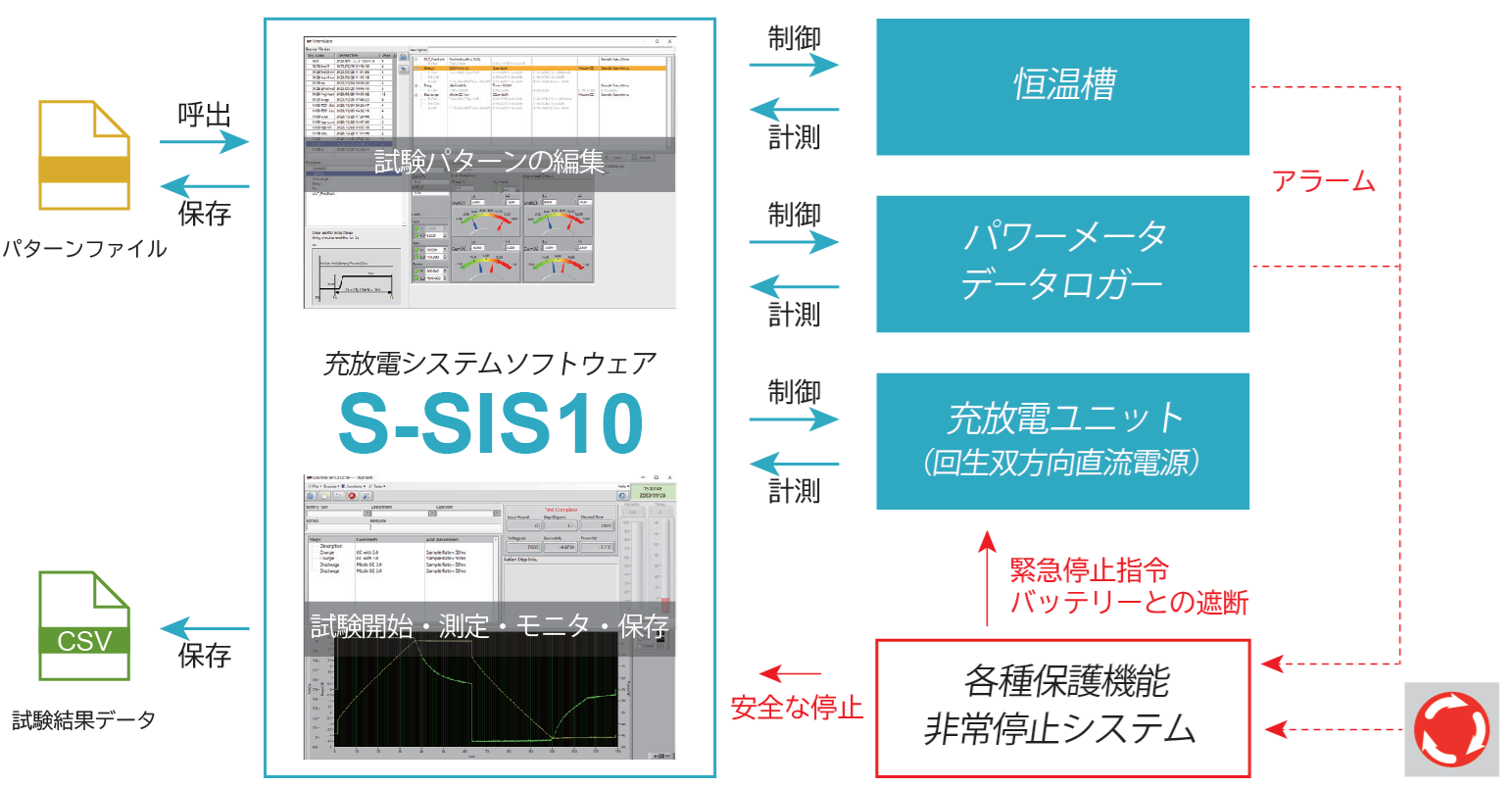

アプリケーションソフトウェア「S-SIS10」

S-SIS10は、簡単な設定で安全な充放電試験を実施することができるPCソフトウェアです。充放電ステップの編集・保存・呼び出しが可能。充放電試験の開始/停止、データ収集・リアルタイムモニタができます。

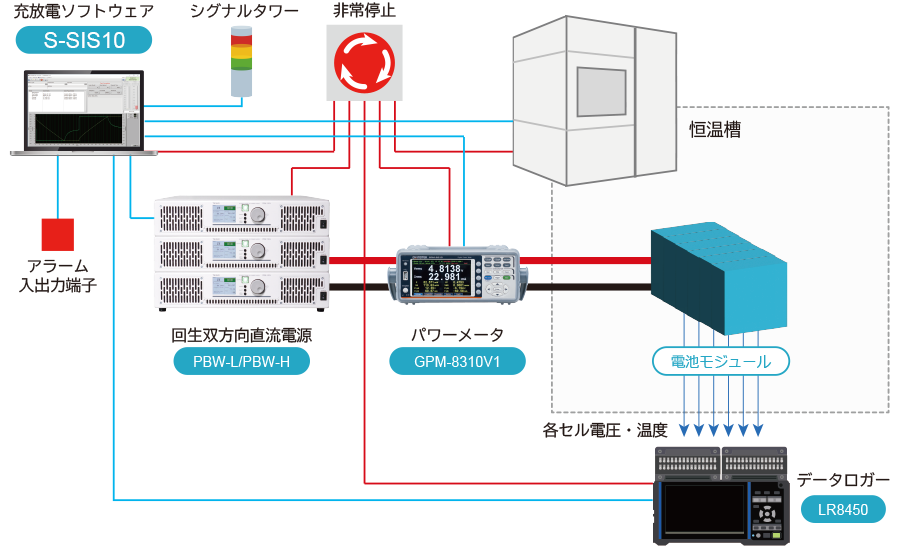

S-SIS10では総電圧・電流測定用のパワーメータ「GPM-8310V1」や、各セル電圧・温度測定用のデータロガー「LR8450」(日置電機 社製)を追加することができ、恒温槽の制御も可能になります。
