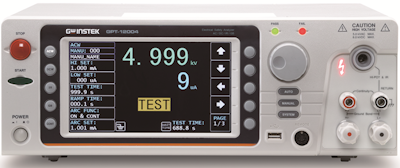

GPT-12003 200VA 安全規格試験器

ACW/DCW/IR 世界各国の安全試験規格に対応した200VA 安全規格試験器

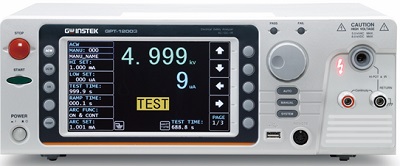

GPT-12003は、7インチのカラーLCD表示のAC/DC耐電圧試験、絶縁抵抗試験が可能な安全試験器です。 AC耐電圧試験で最大5kVAC、DC耐電圧試験で最大6kVDC、絶縁抵抗試験で1.2kVの印加ができます。 100個までの試験内容(MANUモード)を記憶し、その中で10個までの試験の順次動作により自動試験(AUTOモード)が可能となります。 USB、RS-232C、GP-IB(オプション)の通信や外部I/Oによる試験実行やインターロック機能、コンタクトチェック機能、ショートチェック機能、背面出力端子などの充実で自動化にも適しています。
各国の安全規格(IEC/EN/UL/CSA/GB/JIS)にも対応可能、IEC(EN)61010-2-034:2017準拠

Brand GW Instek
Model GPT-12003
price 230,000円
Status 2020年7月発売

Specification

●最大出力電力:AC 200VA
●ディスプレイ:7インチカラーLCD
●出力電圧 RAMP機能 (上昇・下降時間制御)
●スイープ機能(グラフ表示)、判定の統計機能、USBメモリへの結果保存
●試験条件を最大100個までメモリ可能(MANUモード)
●MANUモードメモリから10個の試験を順番に指定したプログラムを100個メモリ可能(AUTOモード)
●インターロック機能、ゼロクロス投入機能、ショートチェック、アーク検出による安全対策
●真の漏れ電流を測定できるGROUNDモード搭載

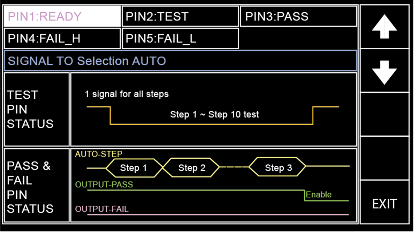

●外部からスタート・ストップ制御により自動機への対応可能
●インターフェース:RS-232C、USB(仮想COM)、SIGNAL I/O端子(標準装備) 、GP-IB(オプション)
●寸法:380(W)×148(H)×436(D)mm 質量: 約11kg
●IEC(EN)61010-2-034:2017準拠
Rating
耐電圧試験 ACW DCW IR
電圧出力範囲 0.050kV~5.000kV 0.050kV~6.000kV 0.05kV~1.20kV
電圧分解能 1V 50V
電圧精度(無負荷時) ±(1% of setting +5V)
定格電力 200VA (5kV/40mA) 50W(5kV/10mA) 12W(1.2kV/10mA)
定格電流 40mA
0.001mA~10mA(0.05kV<V≦0.5kV)
0.001mA~40mA(0.5kV<V≦5kV)
10mA
0.001mA~2mA(0.05kV<V≦0.5kV)
0.001mA~10mA(0.5kV<V≦6kV)
10mA
出力波形 Sine wave  DC DC
周波数 50Hz / 60Hz 0Hz 0Hz
電圧安定度  ± (1% +5V)  [定格→無負荷時]
電圧測定確度 ± (1% of reading+ 5 V)
電流測定範囲 0.001mA~40.00mA  0.001mA~10.00mA  -
電流測定分解能 1μA (1μA~9.999mA)
10μA(10.00mA~40.00mA)
0.1μA (0.1μA~999.9μA)
1μA(1μA~9.999mA)
10μA(10.00mA)
電流測定確度 ± (1.5% of reading+30μA)  ±(1.5% of reading+3μA): I<1ma
±(1.5% of reading+30μA) : I≥1mA
最大オフセット 60μA 5μA
電流判定精度 ± (3% of setting+30μA)
抵抗測定・判定範囲 - - 0.1MΩ~10.00GΩ(50V≤V≤100V )
0.1MΩ~20.00GΩ(150V≤V≤450V)
0.1MΩ~50.00GΩ(0.5kV≤V≤1.2kV)
抵抗測定・判定確度 - - 50V<V≤450V
  0.1MΩ~1MΩ: 5% of reading + 3count
  1MΩ~50MΩ : 5% of reading + 1count
  51MΩ~2GΩ :10% of reading + 1count
0.5kV<V≤1.2kV
  0.1MΩ~1MΩ   : 5% of reading + 3count
  1MΩ~500MΩ   : 5% of reading + 1count
 501MΩ~9.999GΩ:10% of reading + 1count
 10G~50GΩ      :20% of reading + 1count
ウインドコンパレータ あり
アーク検出 あり
立上り時間制御 あり
立上り時間範囲 0.1~999.9s
立下り時間制御 あり
立下り時間範囲 0.0~999.9s
試験時間範囲 OFF, 0.3s~999.9s
試験時間精度 ±(100ppm+20ms)
グランドモード ON/OFF
ウエイト時間範囲 0.0~999.9s
最大適合容量 - 1uF(6kV) -

一般定格
項目 内容
ディスプレイ 7インチカラーLCD
メモリー 100ブロック(MANU) 100ブロック(AUTO)
電源 AC 100V~240V ± 10%、 50Hz/60Hz 消費電力400VA

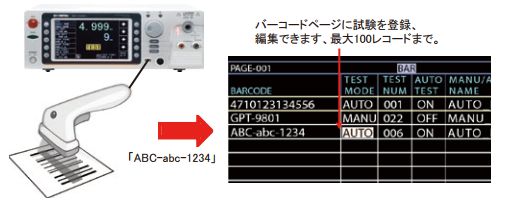

インタフェース USBホスト(メモリ/バーコードリーダ)、USBデバイス(仮想COM)、RS-232C、GP-IB(オプション)、外部制御
寸法 380mm(W)×148mm(H)×436mm(D) 突起等含む、1/2ラックサイズ
質量 約11kg
Lineup
Series Features

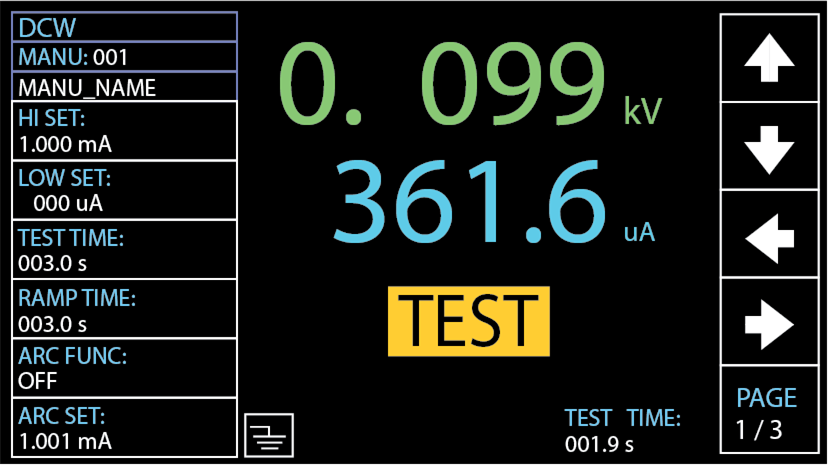

7インチカラーLCDによる大画面表示

試験中の設定値一覧と大きめの測定値・判定結果の見やすい同時表示により従来機よりも作業性が向上しました。

   スイープ機能による波形表示     統計機能による判定結果のグラフ表示

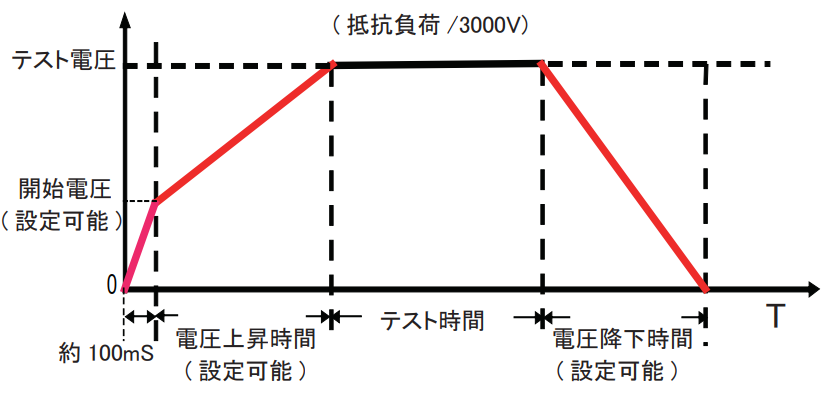

電圧上昇・下降時間を設定可能

試験開始時の電圧上昇時の時間と終了時の電圧下降時間、試験開始時の開始電圧の設定により様々な被測定対象に対応できるようになりました。 また、容量性の被対象物についても4.7μF(1kV時)まで対応可能となりました。
さらにゼロクロス投入機能により、フラッシュオーバーやアーク現象の発生を防ぎ、 ランプ機能にて被試験物の絶縁性能の劣化を防ぐことが可能です。試験終了時には被試験物を放電し、作業者が試験対象に触れて感電する危険を防止します。

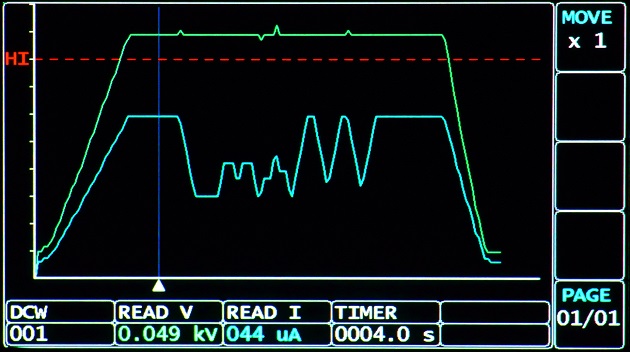

スイープ機能(グラフ表示)


0.1秒ごとの試験中の電圧・電流のログ収集とグラフ表示により、絶縁破壊発生時や試験の状況が確認できます。さらに試験後のカーソル測定で各ポイントの測定値を見ることができ、USBメモリに結果をCSVデータとして保存できます。。

判定機能

・ウインドウコンパレータの閾値の設定で試験結果の判定を自動で行ないます。

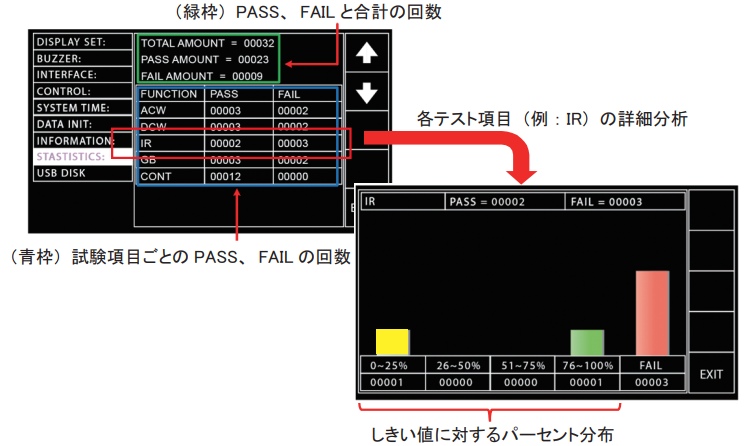

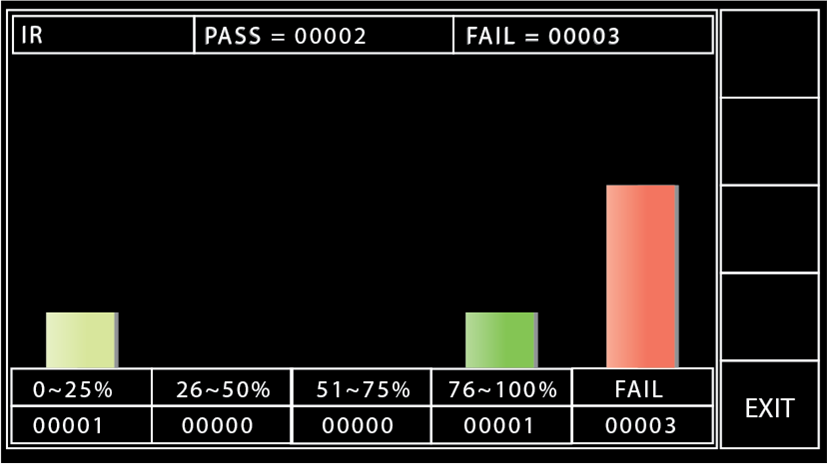

・統計機能により、試験項目のPass/Failの分析結果がグラフ表示できます。
・試験結果やグラフをUSBメモリに直接保存できますので、システムなどを構築せずに
 履歴を確認することができます。

GROUNDモード

・真の漏れ電流の測定が可能なGROUNDモードのON/OFFが指定できます。
